컴프레서를 이용한 압축공기(에어) 히팅 장치와

저장 탱크/용기(실린더)에서 공급되는 질소가스(N₂) 히팅 장치는

가스의 근본적인 특성(산소 포함 여부, 수분 함량 등)이 다르기 때문에

사용처가 명확히 구분됩니다.

각 장치의 구체적인 사용처와 향후 예상되는 활용 분야에 대해 알아보겠습니다.

​

​

1. 압축공기(에어) 히팅 장치의 사용처

​

[핵심 목적] 수분 건조, 가열, 결빙 방지, 열수축

컴프레서에서 나온 에어는 풍부하고 저렴하지만, 산소와 수분을 포함하고 있습니다.

공기 중에는 산소가 포함되어 있으며, 압축 과정에서 수분이 다량 포함될 수 있으므로,

컴프레서 압축 바로 후단에 드라이어 및 오일 워터 세퍼레이터를 설치하면,

히팅에 관련된 비용이 적어지고,

수율 및 에어의 품질이 높아집니다.

​

레귤레이터나, 필터, 세퍼레이터를 거치더라도,

잔존하는 유.수분은 에어 유니트 등 장비의 활용에 치명적인 장애를 초래하게 됩니다.

그러므로 이를 가열하여 강력한 '열풍(Hot Air)'을 만들어,

물리적인 건조나 가공 및 결빙방지의 목적에 장애 없이 사용하려는 목적입니다.

​

🔹 주요 산업별 구체적 사용처

​

도장 및 코팅 건조 (경화 촉진)

잉크/도료 및 파우더 건조 : 인쇄기나 코팅 라인에서 분사된 도료를 빠르게 경화시키거나 용제를 증발시킬 때 사용합니다.

수용성 페인트, 분말 파우더 페인트의 분사. 문무 시, 가열된 공기를 사용하게 되면

습기가 제거되어 피분사물의 핀홀이 제거되고,

빠른 건조가 이루어져서 퀄리티가 높은 도장물이 생성됩니다.

또, 접착제, 잉크의 빠른 건조 및 경화의 촉진에도 사용됩니다.

제지, 섬유 산업에서 표면 코팅 후 롤러를 지나기 전 급속 건조에도 사용됨.

​

세척 후 건조 공정 (수분 제거)

정밀 부품 세척 후 건조 : 초음파 세척이나 물 세척 후 부품 표면의 수분을 빠르게 증발시킬 때 사용합니다.

자동차 부품, 금속 가공품 가공 후 절삭유 및 세척수 건조.

식품 패키징 건조 : 라벨 부착 전 병이나 캔 표면의 결로를 제거하는 용도입니다.

유리, 플라스틱 용기 세척 후 물기 제거 (물방울 자국 방지).

이유 : 상온 에어보다 가열된 에어가 수분 증발 속도를 기하급수적으로 높임.

​

플라스틱 및 고무 공정

플라스틱 용접(Hot Air Welding) : 열가소성 수지를 가열된 공기로 녹여 접합할 때 사용합니다.

수지 건조 : 사출 성형 전 원료(펠렛)에 포함된 미세 수분을 제거하여 불량률을 낮춥니다.

​

포장 및 수축 공정 (패키징)

페트병 라벨, 화장품 케이스 등의 열수축 필름(Shrink Film) 포장.

열풍을 분사하여 포장재를 제품 형태에 맞게 수축시킴.

겨울철 동결 방지 및 예열 (Maintenance) : 공압 기기 결빙(동결) 방지

야외 밸브 및 배관 해동 : 겨울철 얼어붙은 설비에 온풍을 불어넣어 작동을 정상화합니다.

대형 엔진/설비 예열 : 혹한기 기계 가동 전 엔진룸이나 유압 시스템을 예열합니다.

겨울철 야외 플랜트나 고압 라인에서 압축공기가 팽창할 때 발생하는,

급격한 온도 저하(Joule-Thomson 효과)로 인한 밸브/실린더 내부 결빙 방지.

​

특수 목적

배터리 제조 공정 : 2차 전지 케이스 조립 전 미세 수분 제거 공정.

3D 프린팅 후처리 : 플라스틱(FDM) 출력물의 표면을 열풍으로 살짝 녹여 매끄럽게 만드는(Smoothing) 작업.

스마트팜/식품 : 농산물 표면의 미세 수분만 빠르게 건조하여 저장성을 높이는 정밀 열풍 건조.

친환경 에너지 분야(폐기물 건조) : 바이오매스나 폐기물 연료화 과정에서 열풍을 이용해 함수율을 조절하는

용도로 확대되고 있습니다.

​

2. 질소가스(N₂) 히팅 장치의 사용처

​

[핵심 목적] 산화 방지, 초정밀 건조, 열충격 방지, 고순도 퍼지(Purge)

질소는 '불활성 가스'로 산소와 반응하지 않으며, 무색, 무취, 불활성(산화 방지), 초건조(수분 없음).

고순도 공정에 필수적인 요소입니다.

봄베(용기)나 탱크에서 나오는 질소는 수분이 0에 가까운 초건조 상태입니다.

이를 가열하면 '산화(녹)를 막으면서 가장 완벽하게 수분을 빨아들이는 기체'가 됩니다.

​

🔹 주요 산업별 구체적 사용처

​

반도체 및 디스플레이 (초정밀 공정) - 가장 수요가 많음

웨이퍼 건조(Wafer Drying) : 세척이 끝난 웨이퍼를 건조할 때, 가열된 고순도 질소(Hot N₂)를 쏘아 산화막(녹) 형성 없이

물기만 100% 제거.

(산소가 없는 상태에서 고온의 질소로 웨이퍼를 건조하여 산화막 형성을 방지하고 미세 패턴을 보호합니다.)

진공 챔버 베이크아웃(Bake-out) : 진공 장비 내부 벽면에 붙은 미세 수분 분자를 떼어내기 위해 뜨거운 질소로 퍼지(Purge)하여 배출.

(공정 챔버 내부의 불순물을 제거할 때, 온도 변화에 의한 결로를 막기 위해 가열된 질소를 주입합니다.)

​

SMT (표면실장기술) 및 정밀 납땜 (Soldering), 정밀 용접(Reflow)

N₂ 리플로우 솔더링 : 산소가 없는 고온 질소 분위기에서 납땜을 하면 산화 비드(Dross)가 생기지 않아 접합 강도가 높아지고 전기적 신뢰성이 향상됩니다.

특수 금속 열처리: 고온에서 산소와 반응하는 금속을 가열할 때 분위기 가스로 사용됩니다.

PCB 기판에 반도체 칩을 납땜할 때, 주변 산소 때문에 납이 산화되는 것(Dross 현상)을 방지.

이때 차가운 질소를 쏘면 납땜 온도가 떨어지므로, 납땜 온도와 비슷한 뜨거운 질소를 분사하여 접합 품질을 극대화.

​

의료/제약 및 화학 공정

폭발 방지 건조 : 휘발성 용제가 있는 물질을 건조할 때,

산소를 차단(질소 치환)한 상태에서 가열하여 화재 및 폭발 위험을 원천 차단합니다.

(산소와 닿으면 변질되거나 폭발 위험이 있는 화학 분말, 의약품 원료를 건조할 때 뜨거운 질소 사용.)

의약품 분말 제조 : 수분에 민감한 가루 형태의 약품을 건조하거나 이송할 때 초건조 가열 질소를 사용합니다.

​

식품 저장 및 포장

고온 충진 포장 : 스낵류나 커피 포장 시 내부 산소를 제거하고 온도를 맞춘 질소를 충진하여 유통기한을 늘리고 맛의 변질을 막습니다.

​

극저온 가스 기화 후 열충격 방지

고급 식품/스페셜티 커피 패키징 : 뜨거운 상태로 충진되는 식음료 포장 시, 용기 내부의 결로를 막기 위해 질소 가스를 충진 전 제품 온도와 동일하게 맞추어 주입.

[액체질소(LN2)를 기화시켜 사용할 때 가스 온도가 너무 낮으면(-100℃ 이하) 배관이나 투입되는 장비에 열충격(Thermal Shock)으로 크랙이 발생함. 이를 상온이나 특정 공정 온도로 맞추기 위해 가열.]

​

예상 및 확장 사용처 (미래/특수 목적)

금속 3D 프린팅 (Powder Bed Fusion): 금속 분말을 레이저로 녹일 때 챔버 내부를 뜨거운 질소로 채워, 급격한 온도 차이로 인한 금속의 변형(응력 발생)과 산화를 동시에 방지.

이차전지(배터리) 제조 : 전지 내부의 전해액 주입 전, 내부 수분과 산소를 극도로 제한한 상태에서 가열 질소로 건조하는 공정이 매우 중요해지고 있습니다.

수소차 부품 테스트 : 수소 취성이나 고온 내구성을 테스트할 때 위험한 수소 대신 성질이 안정적인 가열 질소를 대역 가스로 사용하기도 합니다.

레이저 절단/용접 어시스트 가스 : 금속 절단 시 뜨거운 질소를 불어넣어 절단면의 산화를 막고 절단 속도를 향상.

​

​

3. 비교 요약표

​

​

4, 가스별 저온 가열 목적 비교

​

① 질소가스 (N₂) : 불활성 가스​

주용도 : 건조.퍼지, 산화방지, 반도체, 화학공정

🔹 저온 가열의 주요 목적

1. 퍼지 효율 향상 : 따뜻한 질소는 수분 제거 효율 증가, 탱크·배관 내부 건조 목적

2. 결로 방지 : 극저온 질소 사용 시 배관 결빙 방지

3. 공정 안정화 : 반도체·화학공정에서 온도 민감 → 가열 필수

✅ 핵심 목적: 건조·산화방지 공정의 안정성 확보

​

② 아르곤가스 (Ar) : 완전하고, 안정된 불활성 가스​

주용도 : 용접.금속, 용접품질 유지, 3D프린팅, 특수 반도체 공정​

🔹 저온 가열의 주요 목적

1. 아크 안정성 확보 (용접) : 가스가 너무 차가우면 아크 불안정, 용접 비드 품질 저하

2. 금속 표면 결로 방지 : 차가운 가스 → 수분 응축 → 기공 발생

3. 정밀 공정 온도 유지 : 반도체·특수 금속 공정에서 품질 영향

✅ 핵심 목적: 용접 및 정밀공정 품질 유지

​

③ 공기 (Air)

주용도 : 압축공기, 공압, 연소용, 동결방지, 일반 산업용​

🔹 저온 가열의 주요 목적

1. 결빙 방지 : 압축공기 내 수분이 팽창 시 얼음 생성, 에어밸브·실린더 작동 불량

2. 연소 효율 향상 : 가열된 공기는 연소 효율 증가, 보일러.버너 사용 시 필요

3. 장비 보호 : 공압기기 내부 동결 방지

4. 페인트, 분체도장, 액체도장, 컴프레셔(콤프레샤 : 압축공기)를 이용한 도장 시

겨울철 밸브 결빙 및 도장표면 핀 홀 발생으로 작업효율 저하 및 품질불량

✅ 핵심 목적 : 동결 방지 및 연소·공압 안정성 확보 및 품질향상, 작업효율 극대화.

​

​

에어 히팅기를 컴프레서 바로 뒤에 연결하지 않고, 배관의 말단,

즉 사용처의 바로 전단에 사용하는 이유는?

또, 가스 히팅기 역시 봄베에 바로 연결하지 않고,

사용 장치 바로 전단에서 사용하는 이유는?

​

가스나 에어를 가열하는 히터를 발생원(컴프레서나 질소 저장탱크) 바로 뒤가 아니라,

배관의 말단 즉 '사용처(설비)의 바로 앞'에 설치하는 것은 산업 현장 설계의 아주 핵심 원칙입니다.

이를 엔지니어링 용어로 POU (Point of Use, 사용처) 가열 방식이라고 합니다.

이렇게 설계해야만 하는 5가지 이유를 설명해 드리겠습니다.

​

​

1. 극심한 열 손실 (Heat Loss) 방지

​

기체(에어, 질소)는 액체나 고체에 비해 열을 머금는 능력(비열)이 매우 작고, 열을 쉽게 빼앗기는 성질이 있습니다.

발생원에 설치할 경우 : 컴프레서 직후에 100℃로 가열하더라도, 배관을 타고 수십 미터를 이동하는 동안 주위 공기(상온)로 열을 다 빼앗겨 결국 사용처에 도착할 때는 다시 20~30℃의 차가운 가스가 되어버립니다.

해결책 : 배관 전체에 두꺼운 보온재를 감고 열선(Tracing)을 깔아야 하는데, 이는 엄청난 비용과 유지보수 문제를 낳습니다. 따라서 기체가 다 이동한 후, 기계에 분사되기 직전에 가열하는 것이 가장 효율적입니다.

​

​

2. 정밀한 온도 제어 (Process Control)

​

반도체 웨이퍼 건조나 정밀 납땜(SMT) 같은 공정은 가스의 온도가 정확히 100℃(±1℃)로 유지되어야 불량이 나지 않습니다.

발생원에 설치할 경우 : 여름이냐 겨울이냐, 배관 주변에 에어컨이 있느냐에 따라 배관을 통과하며 식어버리는 온도가 매번 달라집니다. 즉, 끝단에서 몇 도의 가스가 나올지 예측하고 제어하는 것이 물리적으로 불가능합니다.

해결책 : 설비 바로 앞에 히터를 달고, 히터 출구에 온도 센서를 달아 PID 제어(정밀 피드백 제어)를 하면 외부 환경과 무관하게 항상 일정한 온도의 가스를 공급할 수 있습니다.

​

​

3. 배관 내부의 '결로 현상(Condensation)' 방지 (에어의 경우 매우 중요)

공기는 온도가 높을수록 수분을 더 많이 포함할 수 있습니다.

​

발생원에 설치할 경우 : 가열된 뜨거운 공기가 배관을 타고 가다가 식게 되면, 공기가 머금고 있던 수분을 뱉어내어 배관 내부에 물방울(결로)이 맺히게 됩니다. 이 물방울이 배관 끝에서 기계나 제품으로 튀어버리면 건조 공정을 완전히 망치게 됩니다.

해결책 : 차가운 상태로 배관을 통과하게 한 뒤, 에어드라이어와 필터로 수분을 쫙 빼냅니다. 그리고 사용처 직전에 건조된 에어를 가열하면, 에어의 '상대습도'가 극단적으로 낮아져 수분을 스펀지처럼 빨아들이는 완벽한 건조용 열풍이 만들어집니다.

​

​

4. 공장 설비 및 배관 보호 (안전 및 내구성)

​

공장 내부에 깔려 있는 일반적인 공압 배관, 솔레노이드 밸브, 폴리우레탄 튜브, 고무 오링(O-ring) 등은 대부분 상온(0~60℃)용으로 설계되어 있습니다.

​

발생원에 설치할 경우 : 100℃ 이상의 뜨거운 가스가 공장 전체의 메인 배관을 타고 흐르면, 플라스틱 튜브가 녹아 터지거나 밸브의 고무 패킹이 경화되어 가스 누출 및 화재 위험이 발생합니다.

해결책 : 공장 내 메인 배관에는 상온의 가스를 안전하게 보내고, 사용처 기계에 있는 고온 전용(테프론이나 스테인리스) 짧은 배관에서만 히터를 거쳐 뜨거운 가스를 분사하도록 격리해야 합니다.

​

​

5. 에너지 낭비 최소화 (선택적 가열)

​

컴프레서나 탱크에서 나온 가스는 공장 내 수많은 장비(A, B, C, D 기계)로 분배됩니다.

이 중 뜨거운 열풍이 필요한 곳은 A기계 뿐이고, 나머지 기계는 밸브 작동용으로 차가운 상온 에어가 필요할 수 있습니다.

​

발생원에서 가열하면 : 열풍이 필요 없는 곳까지 뜨거운 공기를 보내기 위해 막대한 전기요금을 낭비하게 됩니다. 설비 바로 앞에 설치하면, 딱 필요한 유량(100 L/min)만큼만 전기를 써서 가열하므로 매우 경제적입니다.

​

​

[요약]

히터를 '설비 바로 앞(배관 말단)'에 설치하는 것은,

​

①가열된 온도를 뺏기지 않고 정밀하게 타격하기 위함이며,

②배관 내 물방울 맺힘을 막고,

③고온으로 인한 공장 배관 손상을 방지하면서,

④전기 요금을 극적으로 아끼기 위한 필수적인 엔지니어링 설계입니다.

​

​

​

궁금한 사항이 있으시거나, 문의가 필요하신 경우,

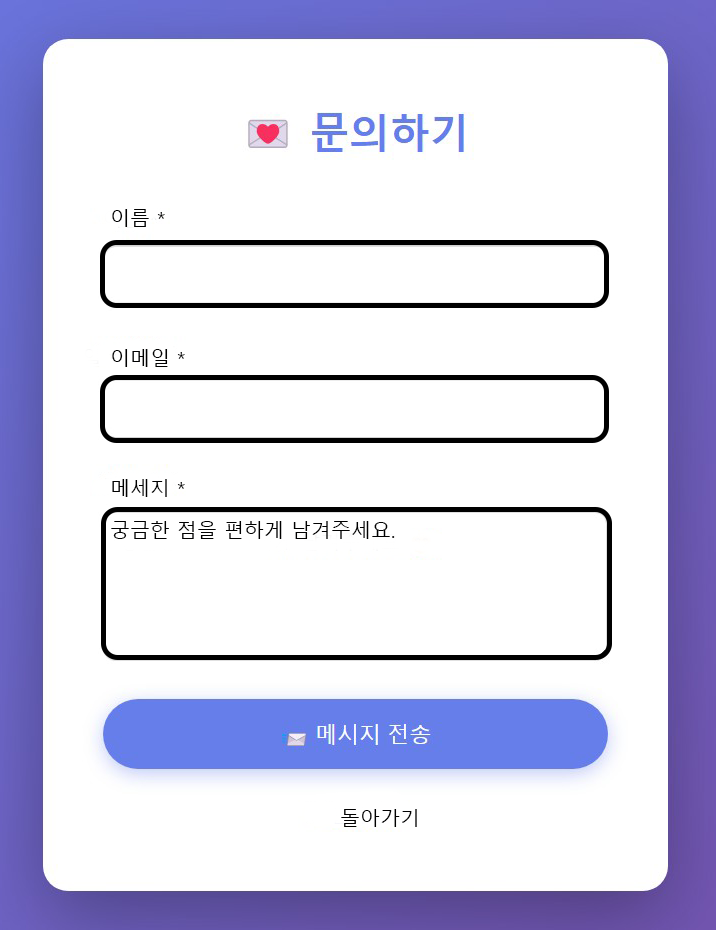

아래의 '문의하기'를 이용하시면 즉시응답이 가능합니다.

​

#에어히터 #라인히터 #가스히터 #가스라인히터 #air_heater #line_heater #gas_line_heater #에어히팅기

#질소가스히팅기 #아르곤가스히팅기 #링부로워히터 #에어히팅기 #에어가열기 #에어건조기 #전기히터

#영진히터 #영진엔지니어링 #에어히터메뉴얼 #라인히터메뉴얼 #가스히터메뉴얼 #air_heater_manual

#SCR_AIR_HEATER #SCR_GAS_HEATER #TPR_AIR_HEATER #TPR_GAS_HEATER

#SCR_N²_GAS_HEATER #SCR_Ar_GAS_HEATER #TPR_N²_GAS_HEATER #TPR_Ar_GAS_HEATER

#line_heater_manual #gas_heater_manual

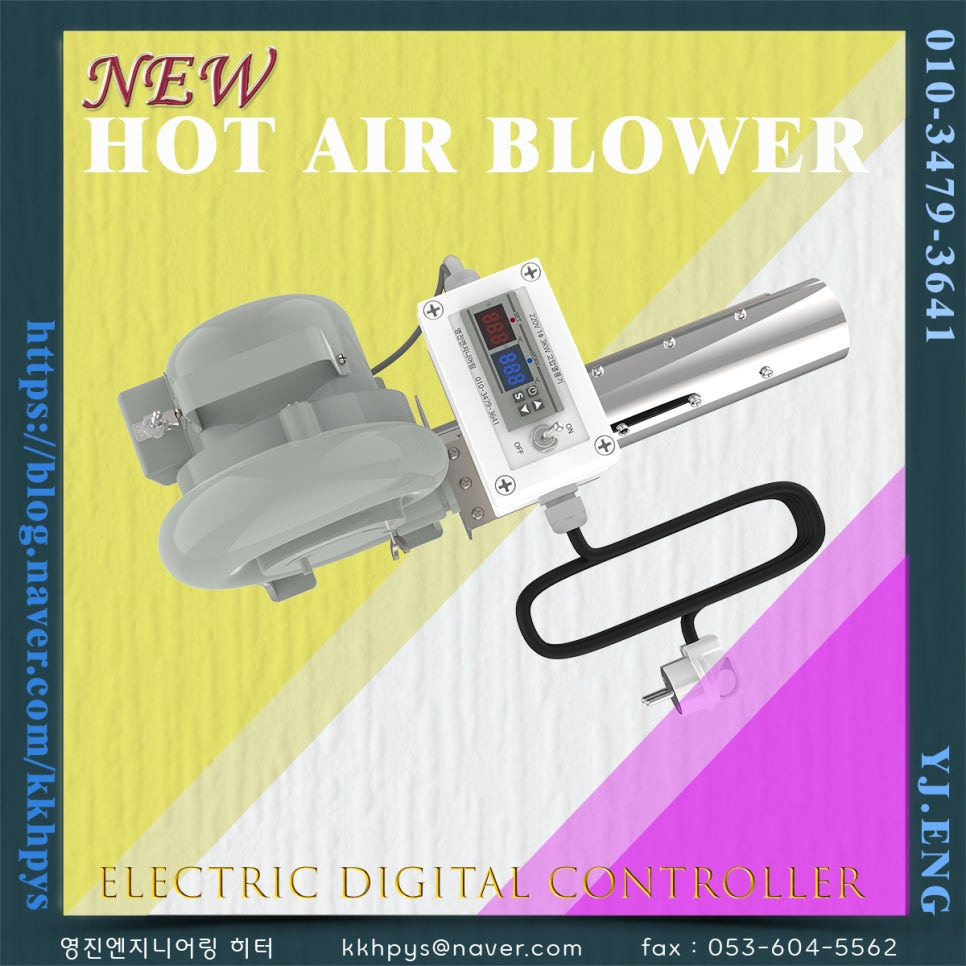

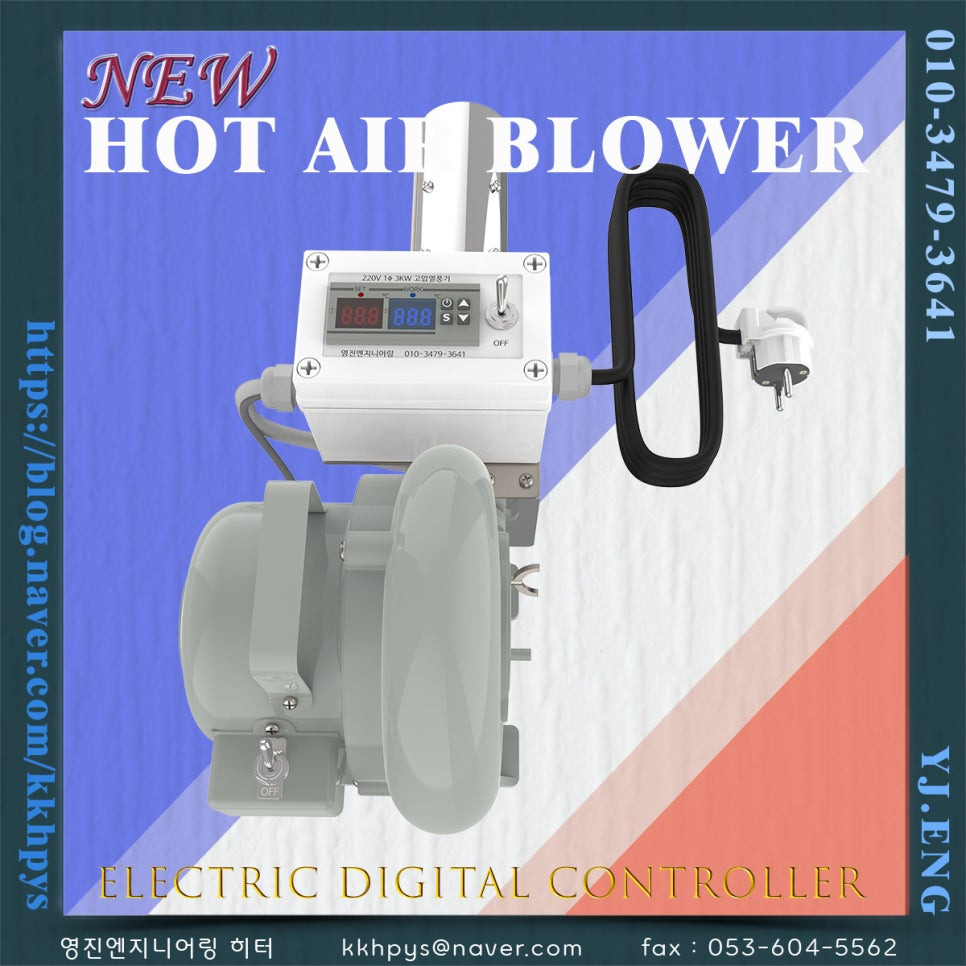

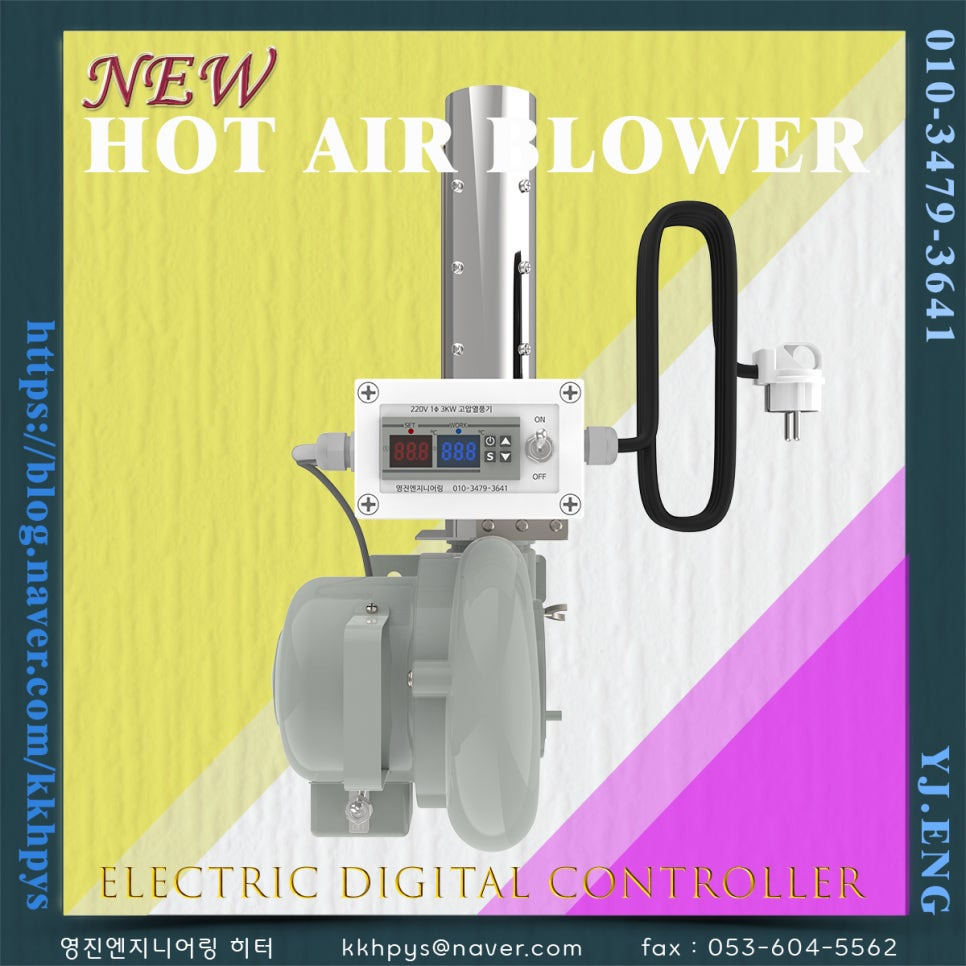

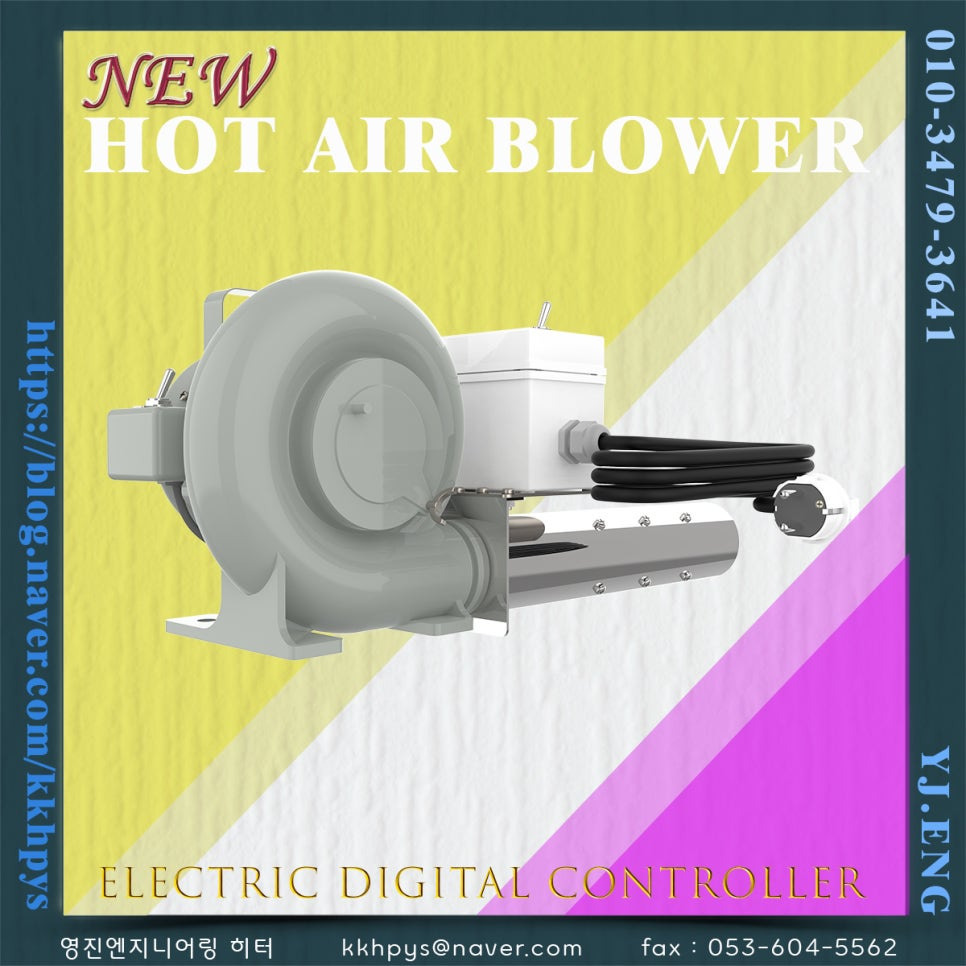

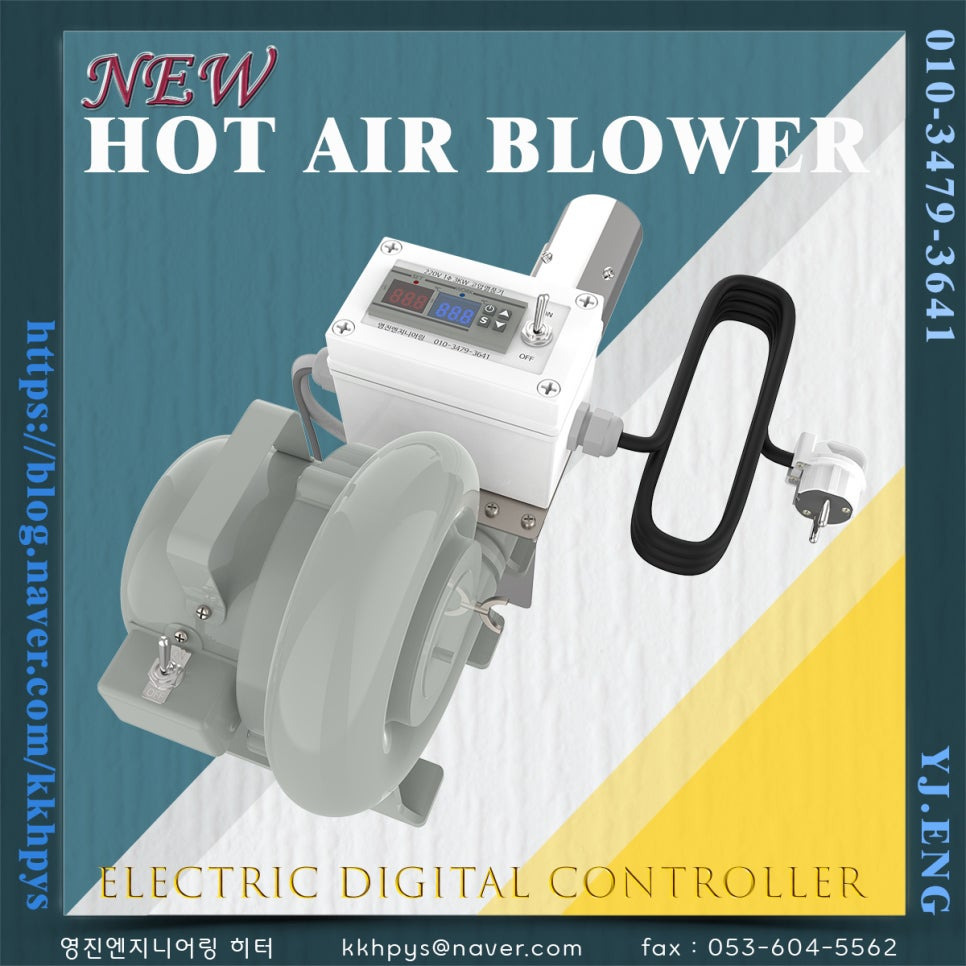

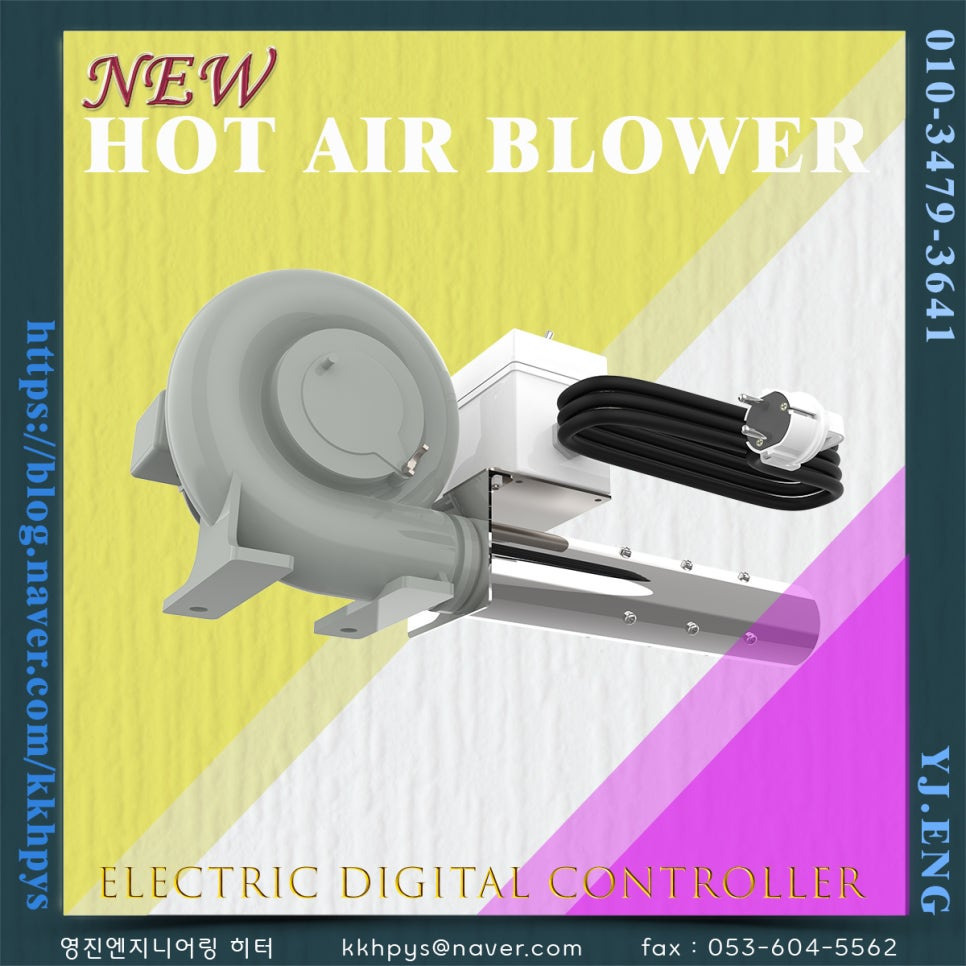

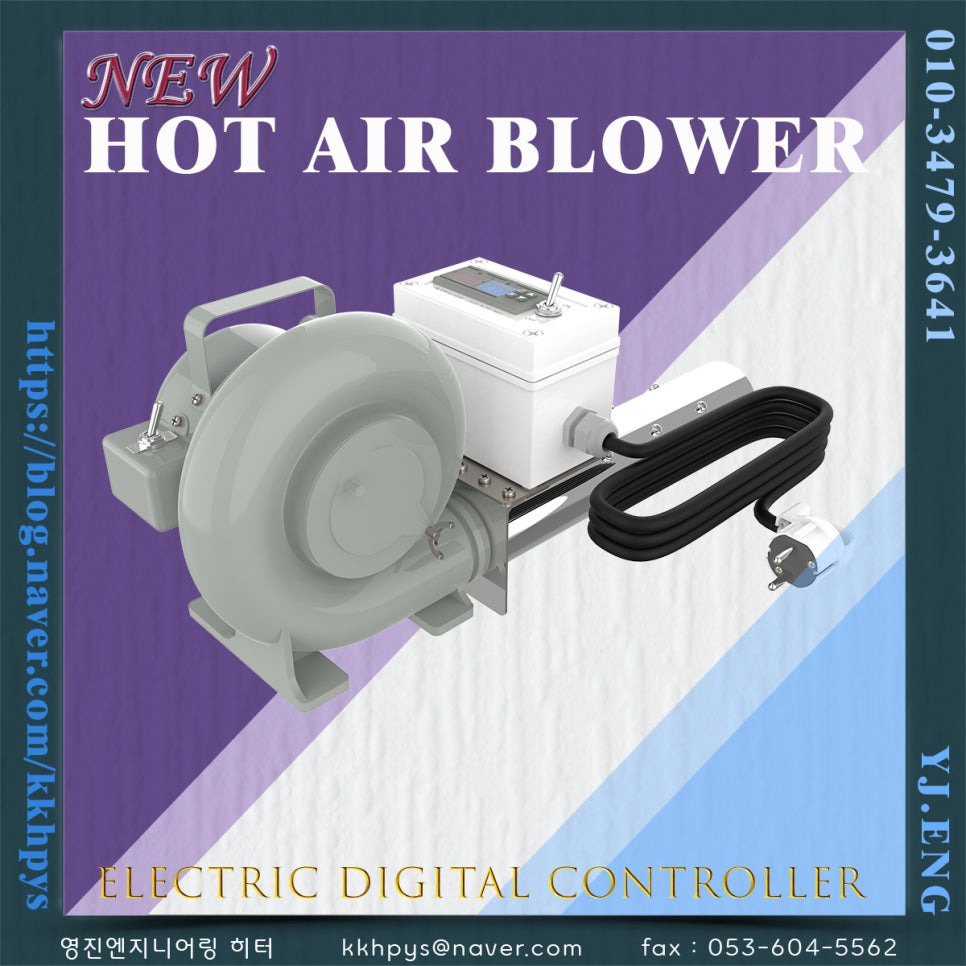

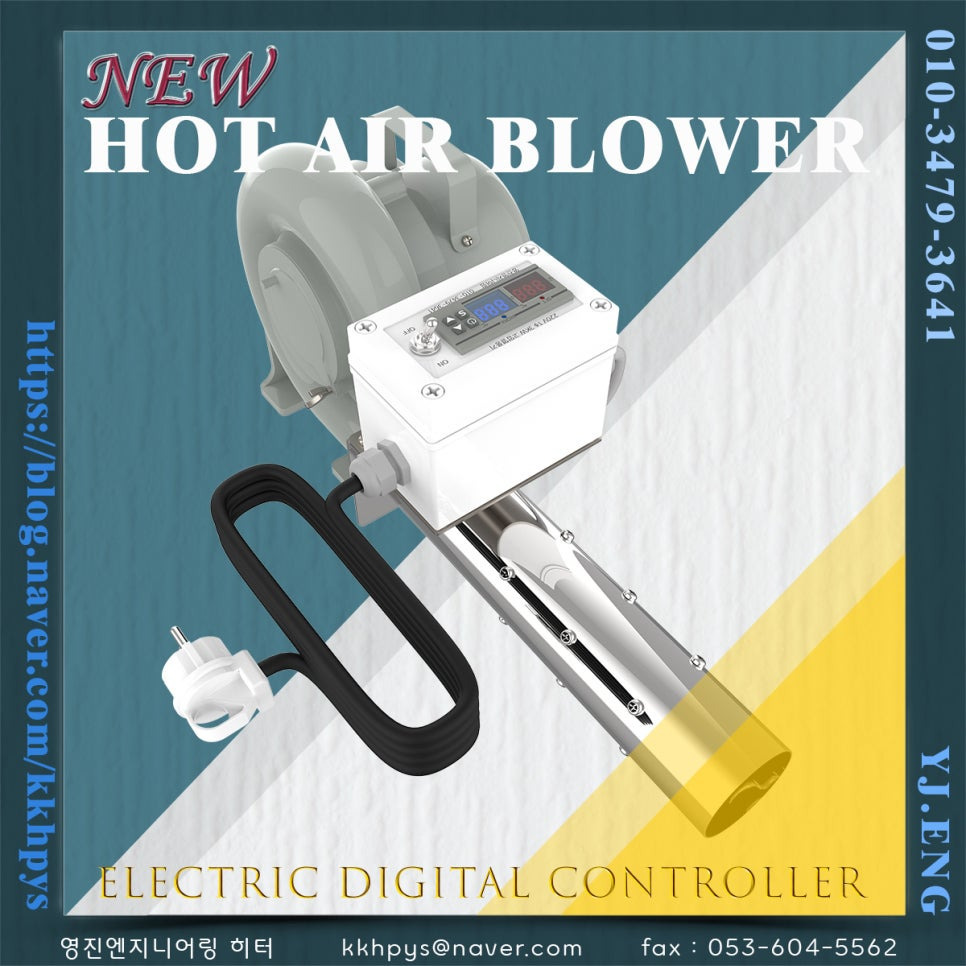

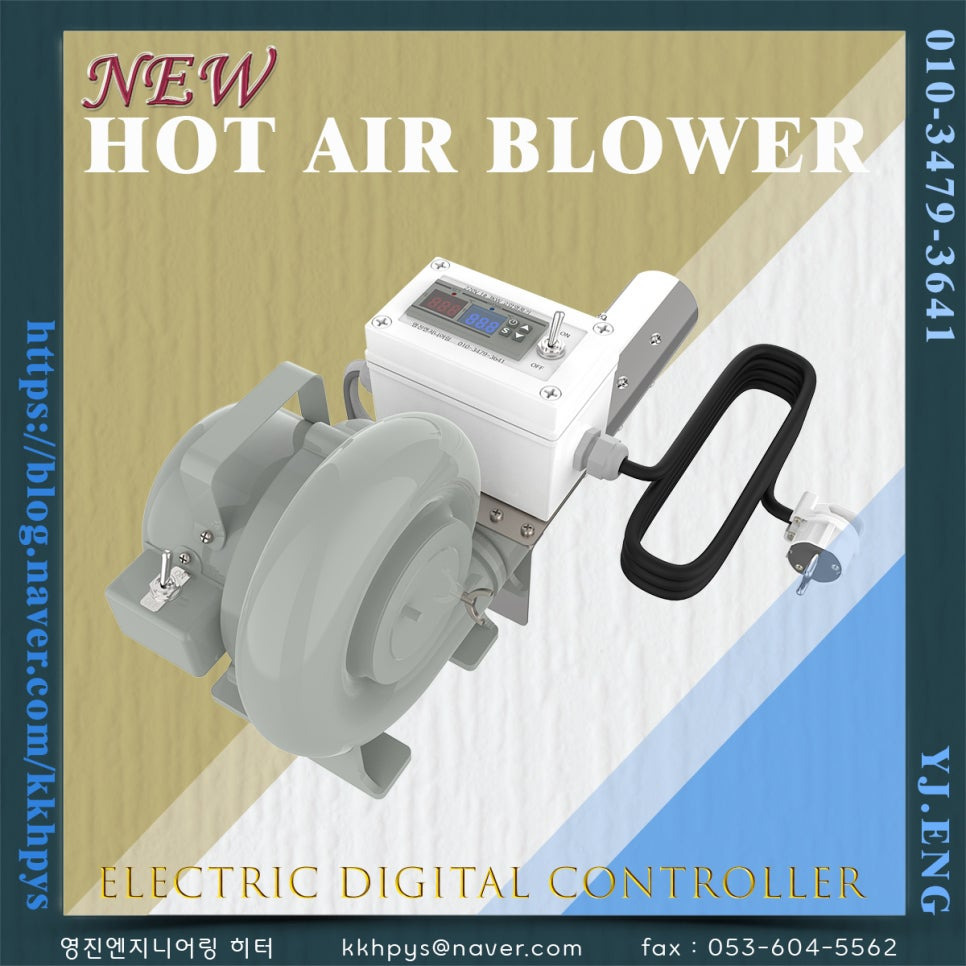

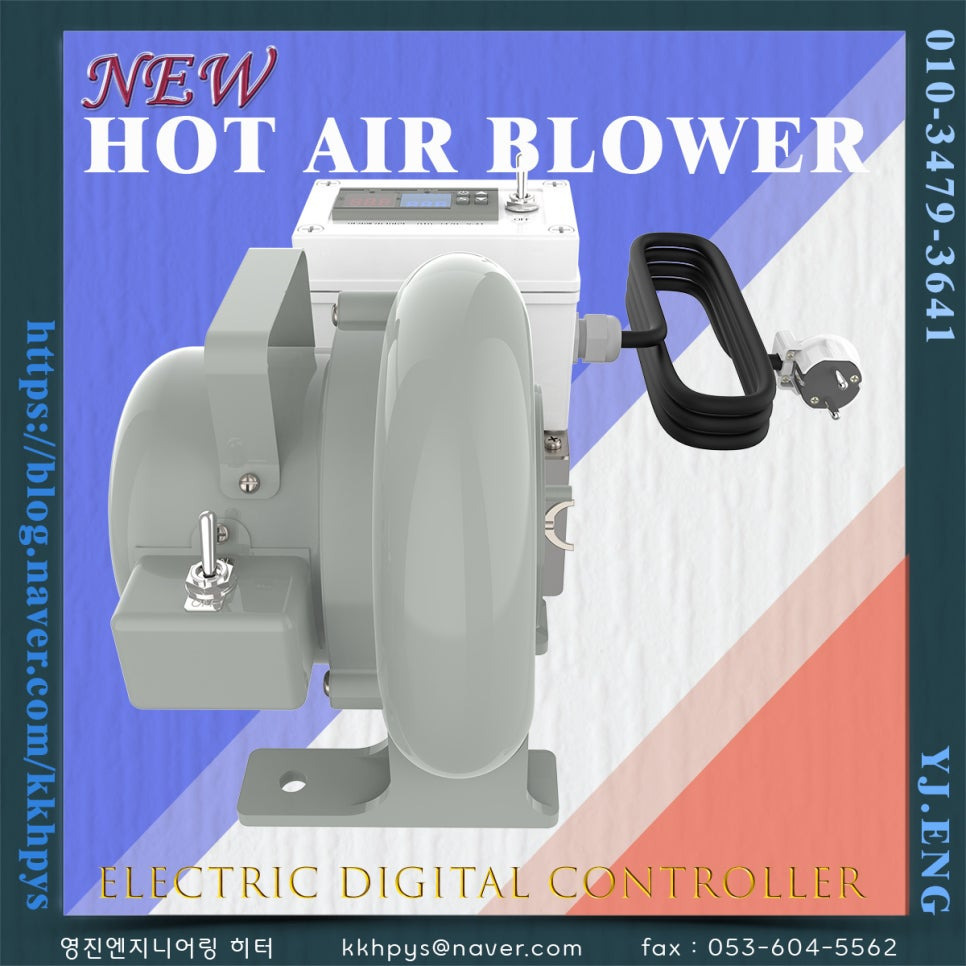

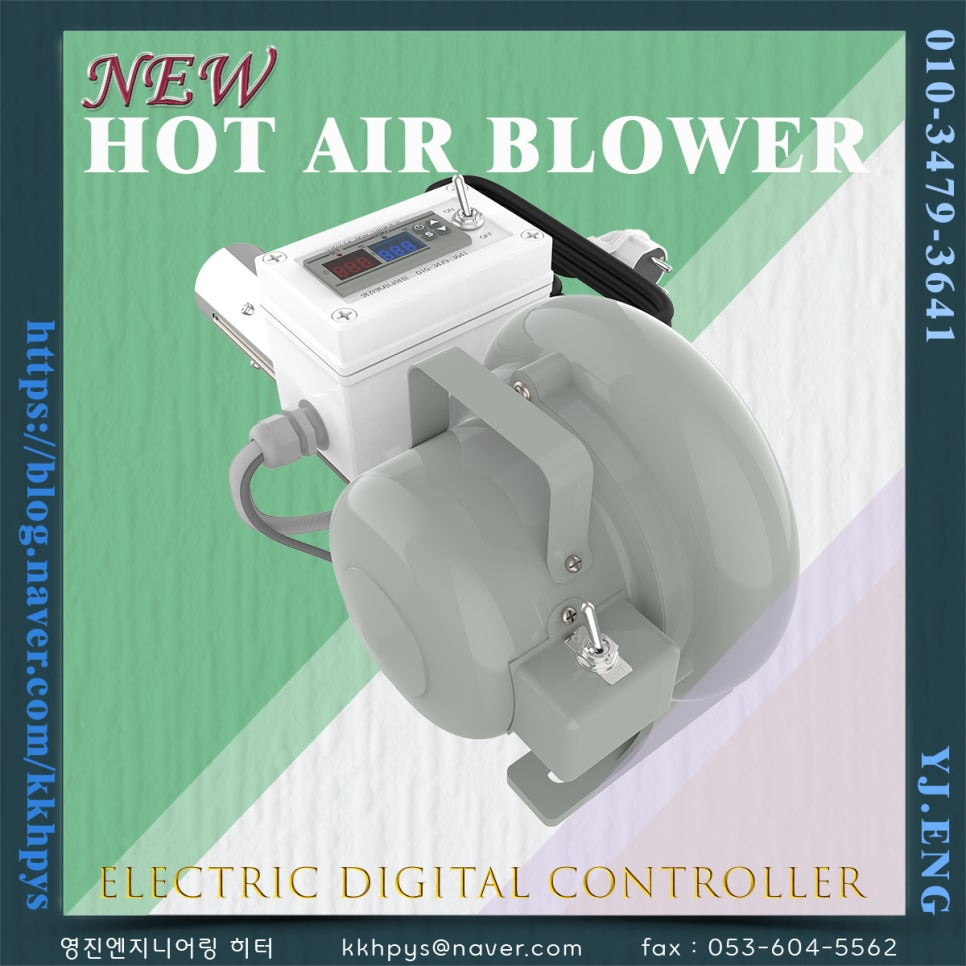

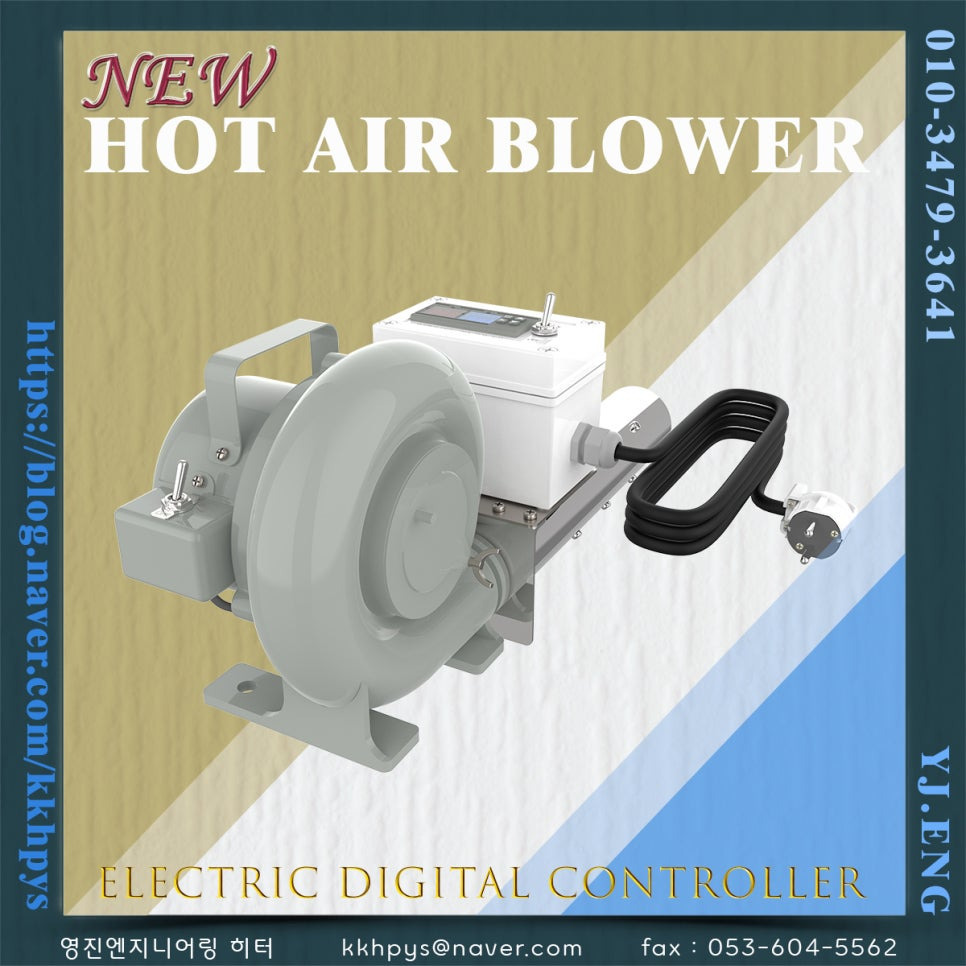

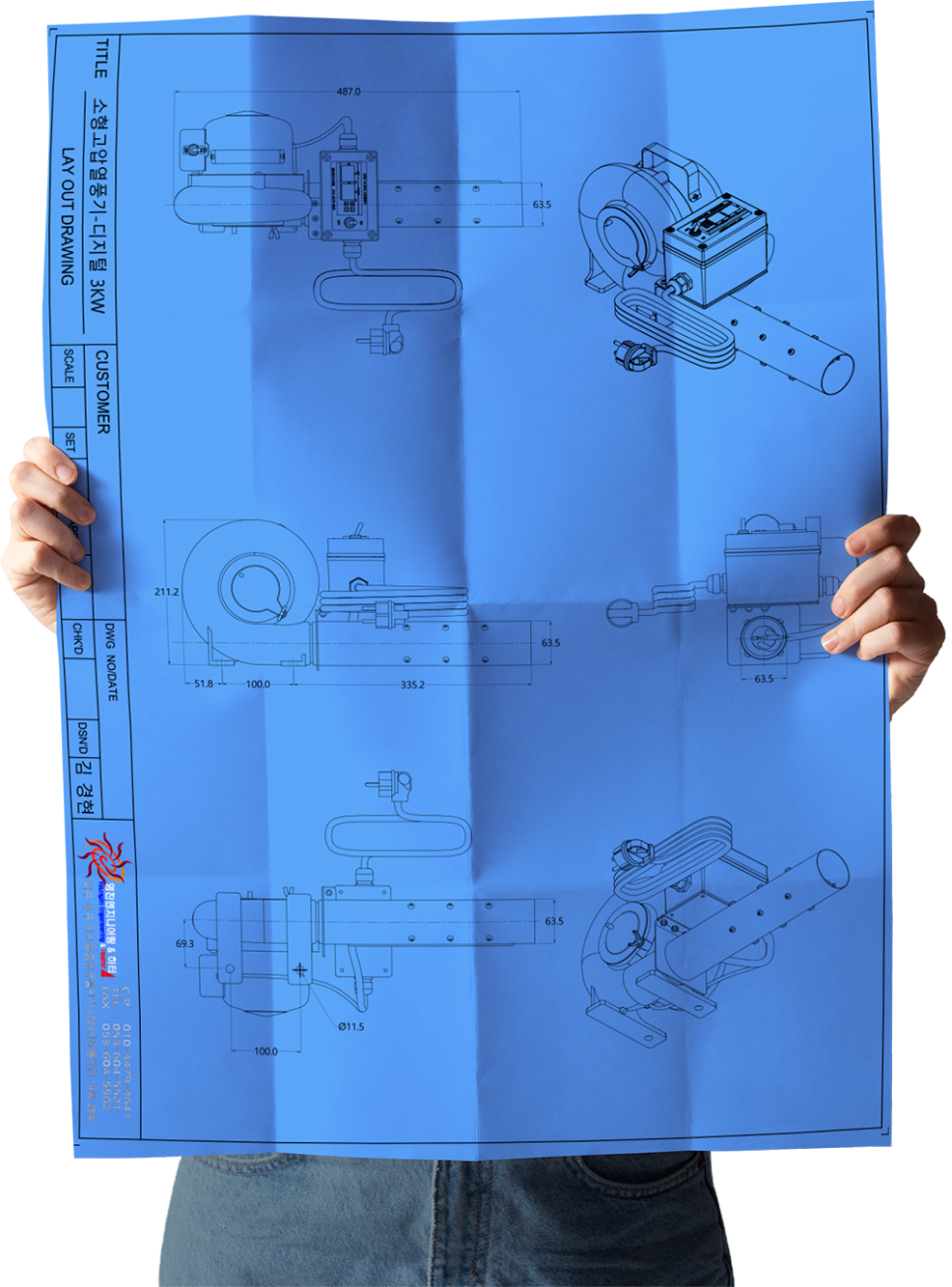

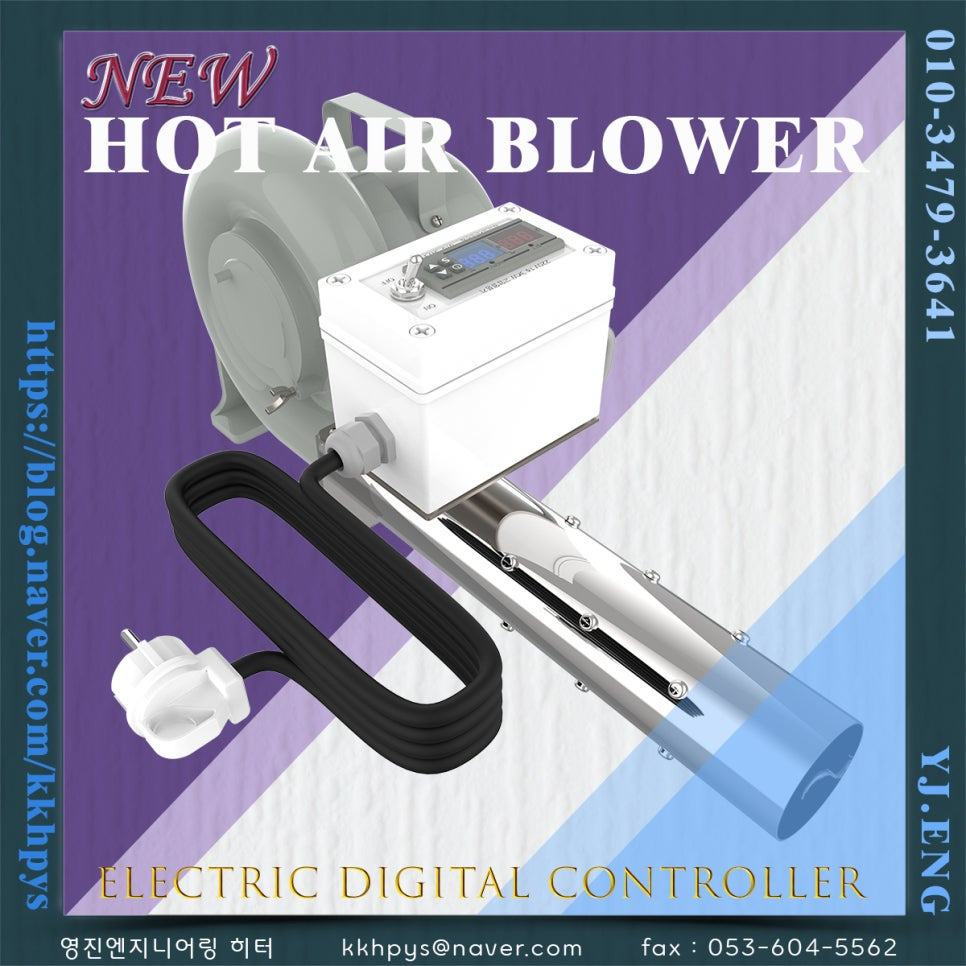

3KW 디지털 컨트롤 열풍기

(3KW DIGITAL HOT AIR BLOWER)

디지털 PID vs 아날로그 바이메탈 조절기 비교

​

바이메탈 조절기는 단순한 ON/OFF 제어이고, 디지털 PID는 히터 출력을 연속적으로 조절하는 제어입니다.

1. 개략적 비교표

​

​

​

2. 디지털 (PID)

​장점

온도 정밀도가 높습니다.

건조품의 품질 편차가 작고, 과열로 인한 변색·탄화를 줄일 수 있습니다.

히터 수명에 유리합니다.

출력을 잘게 나눠 제어하므로 소자의 온도 변동이 작고 열피로가 줄어듭니다.

설정·실제 온도를 확인할 수 있습니다.

재현성이 필요한 공정(레시피 관리)에 적합합니다.

켜지고, 꺼지는 온도 편차가 적습니다..

보호 기능을 추가할 수 있습니다.

상한 경보, 센서 단선 시 출력 차단(burnout), 타이머 등이 가능합니다.

소음도 없고 ON/OFF 주기를 짧게 가져갈 수 있습니다.

​

​

단점

비용이 높습니다.

컨트롤러 외에 온도센서(K형 열전대)가 필요합니다.

센서 위치에 따라 온도가 약간 틀려집니다.

센서가 히터에서 멀면 응답이 지연되고, 너무 가까우면 건조실 온도와 달라지는 경우가 발생합니다.

제어부가 고온 덕트 가까이 있으면 열화되고, 습기·분진·전기 노이즈에도 영향을 받기 쉽습니다.

​

​

​

​

3. 아날로그 바이메탈 조절기

​

장점

구조가 단순하고 저렴합니다.

교체와 수리가 쉽습니다.

별도 제어 전원이 필요 없습니다.

전기 노이즈의 영향도 거의 받지 않습니다.

기계식이라 내구성이 좋습니다.

진동, 습기, 먼지가 많은 환경에서도 비교적 잘 버팁니다.

과열 방지용 안전장치로 매우 적합합니다.

컨트롤러와 무관하게 독립적으로 동작하고, 수동복귀형도 있습니다.

정밀도가 필요 없는 용도에는 충분합니다.

예열, 단순 보온 등에 쓸 수 있습니다.

​

단점

온도 편차가 큽니다.

스위치가 켜지고 꺼지는 온도 차(디퍼렌셜)와 눈금 오차가 커서 정확한 온도 관리가 어렵습니다.

히터 열피로가 큽니다.

히터가 최대 출력으로 켜졌다 꺼지기를 반복해 소자가 팽창·수축을 겪습니다.

접점이 마모됩니다.

13.6A 정도의 전류를 직접 개폐하면 조절기의 정격(보통 15~16A 전후)에 가까워 수명이 짧아지고 융착 위험이 있습니다.

저풍량에서 불리합니다.

풍량이 줄면 온도가 빨리 오르내려 ON/OFF가 급격히 잦아지고, 접점과 히터 모두 수명이 줄어듭니다.

실제 온도를 알 수 없습니다.

눈금과 실제 온도 사이에 큰 오차가 있어 온도계를 따로 달아야 합니다.

응답이 느리고 오버슈트가 큽니다. 감지 소자의 열 지연 때문입니다.

반복성이 낮습니다.

같은 눈금이라도 설치 상태나 노후도에 따라 결과가 달라집니다.

​

​

​

4. 열풍기에 적용할 때 고려할 점

​

​

​

3kW 소형 고압 디지털 열풍기 특장점 분석

​

주요 사양

전원 : 220V, 60Hz

히터 : 3kW, 최고온도 200℃ 표기

송풍기 : 시로코팬, 140W

풍량 : 3.2㎥/분, 시간당 약 192㎥

정압 : 65mmAq, 약 640Pa

​

​

​

댐퍼 공기량 조절에 따른 온도·히터 수명·필요 전력 계산

​

공기 가열식 계산식(기준 사양)

​

​

댐퍼로 공기량(풍량) 줄였을 때 예상 토출온도 상승치

"테스트를 해 본 결과, 송풍기의 예상 능력이 실제 송풍량 보다 약 20~30% 다운되는 결과가 나타났음을 참고하시기 바랍니다."

​

​

​

​

3KW 소형 고압 디지털 컨트롤 열풍기의 주요 활용 분야

​

식품 가공·건조

소형 건조·가열 장치

​

제조·산업 공정

​

전기·전자 분야

​

농업·식품 가공 확장

​

실험·연구·교육

​

확장·특수 용도 (창의적 활용)

용도별 적합성 요약

​

​

​

​

​

​

가장 빈도 높은 TOP 5 용도

​

🍎 식품 건조 (과일, 육포, 한약재, 버섯 등)​

🏭 수지·원료 건조 (사출성형용 수지 과립 탈습)​

📦 열수축·핫멜트 포장 (포장 라인 국부 가열)​

🎨 도장·코팅 건조 (수성 도료, 분체도장, 잉크 건조)​

🔬 소형 건조함·실험 가열 (연구·교육·공방)

​​

​

​​

​

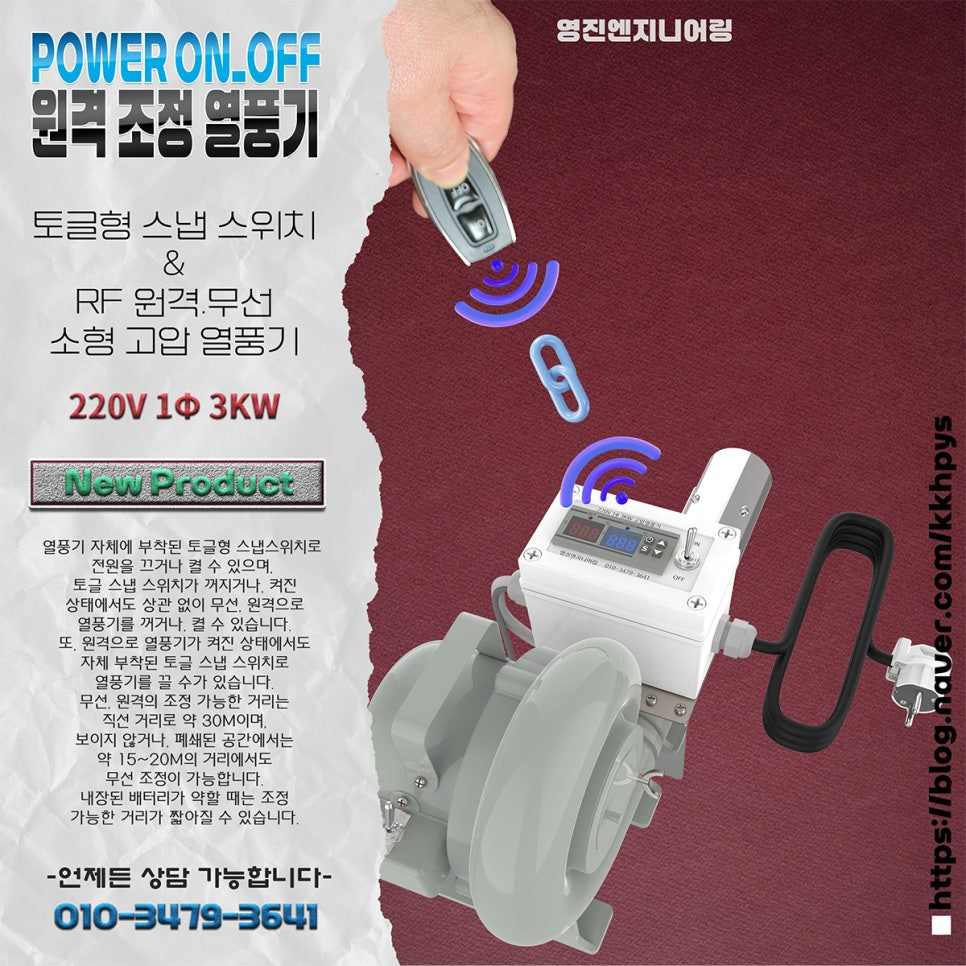

아래의 "원격조정 열풍기"의 그림은 '옵션'에 해당합니다.

​

#소형열풍기 #전기열풍기 #건조기용열풍기 #고추건조기용열풍기 #농산물건조용열풍기

#자작고추건조기제작용열풍기 #과일건조용열풍기 #신발_부츠건조기 #해빙기용열풍기 #온풍기

#폐인트건조용열풍기 #수축튜브수축용열풍기 #공업용건조열풍기 #영진엔지니어링 #영진히터

​

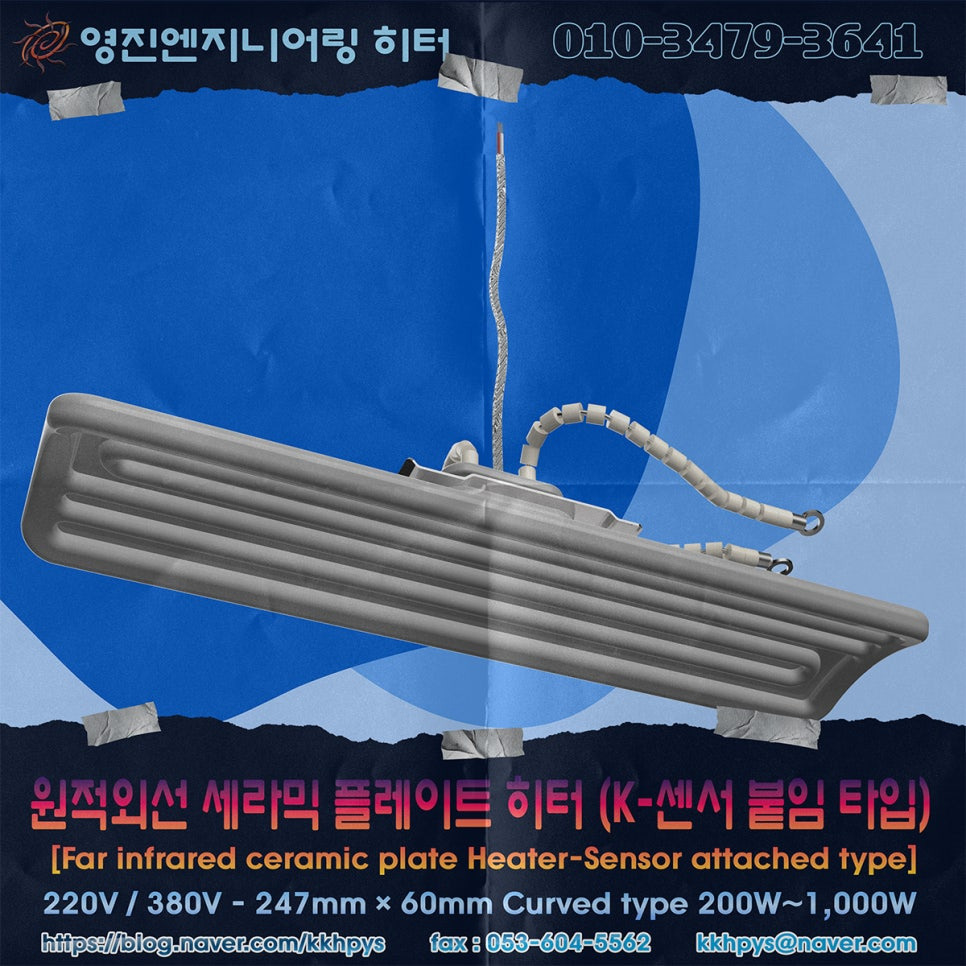

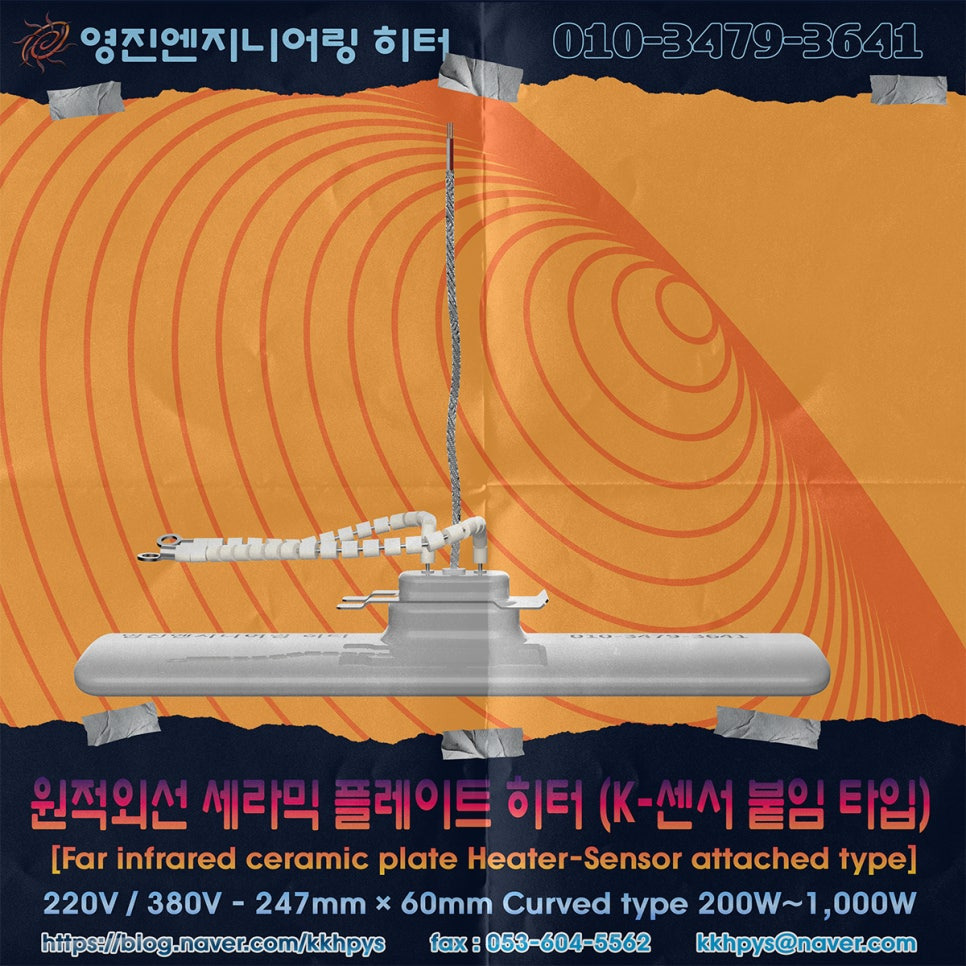

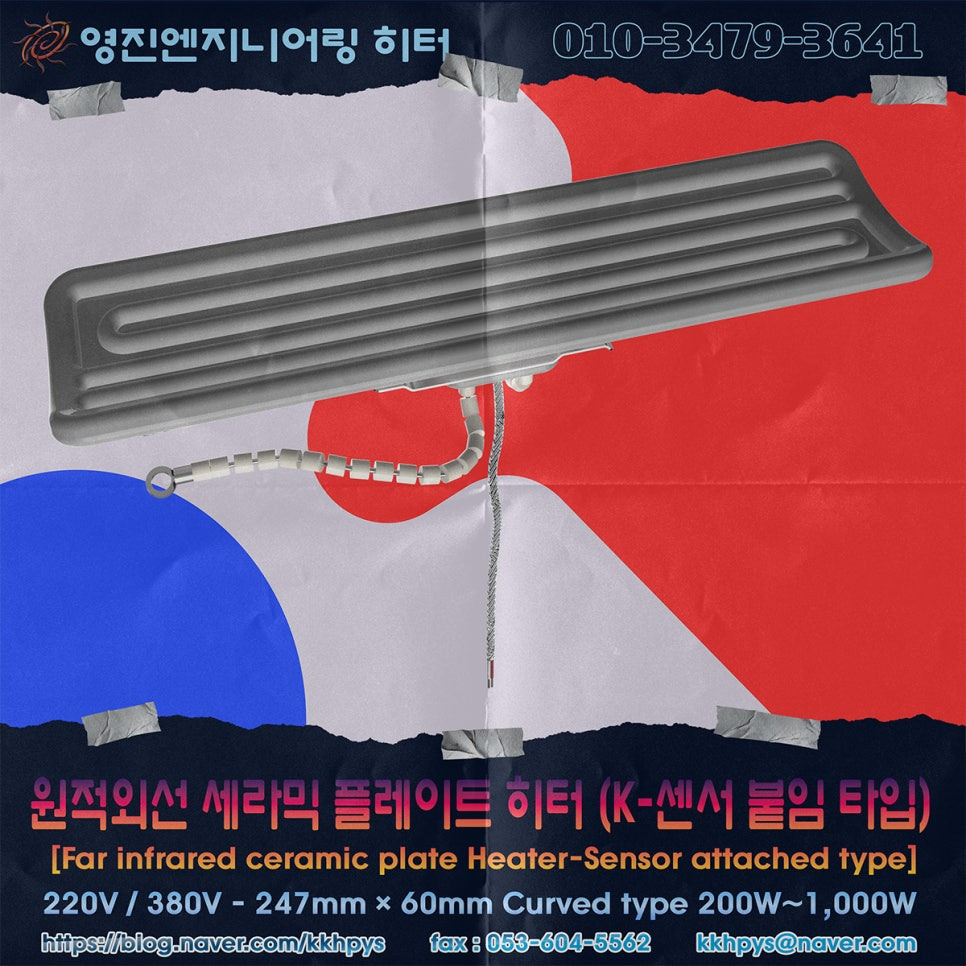

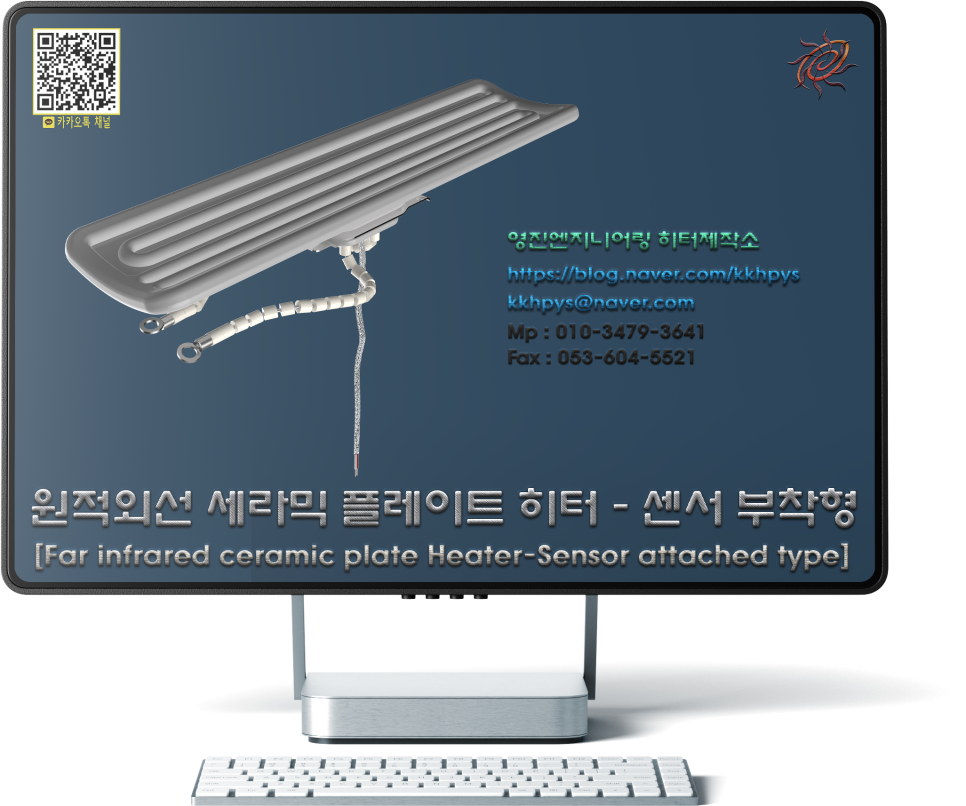

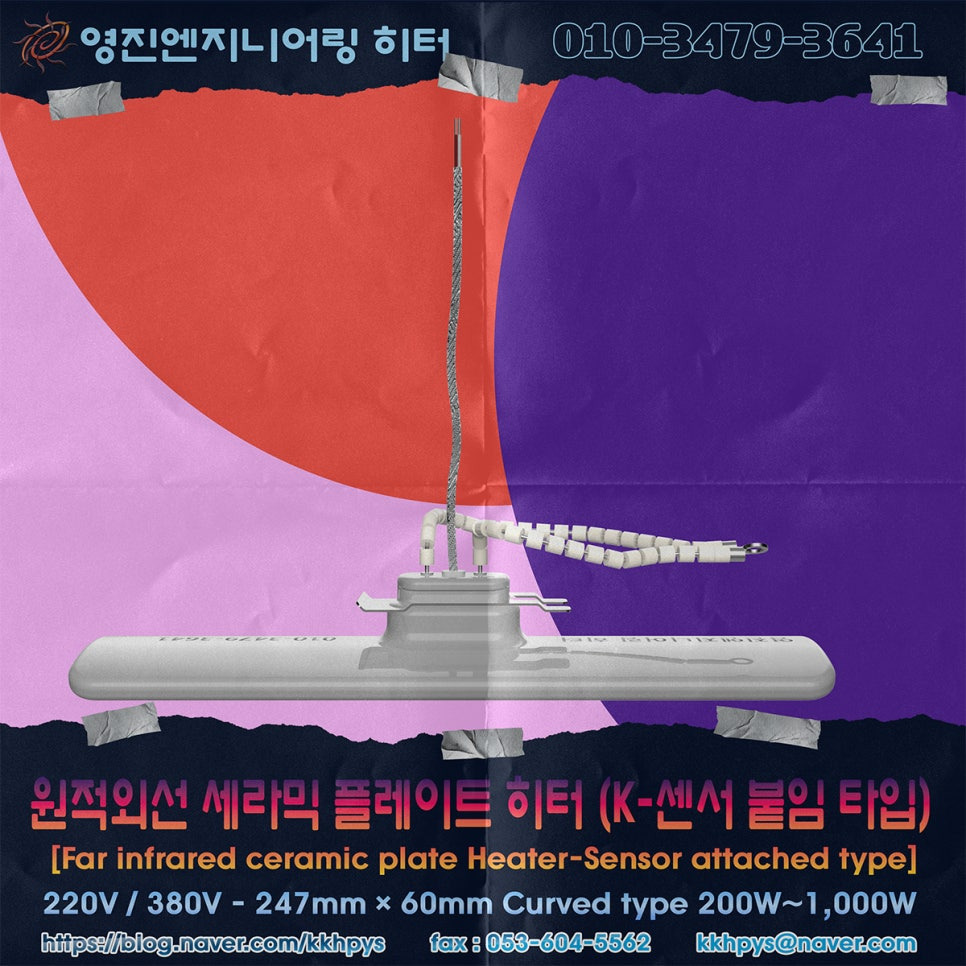

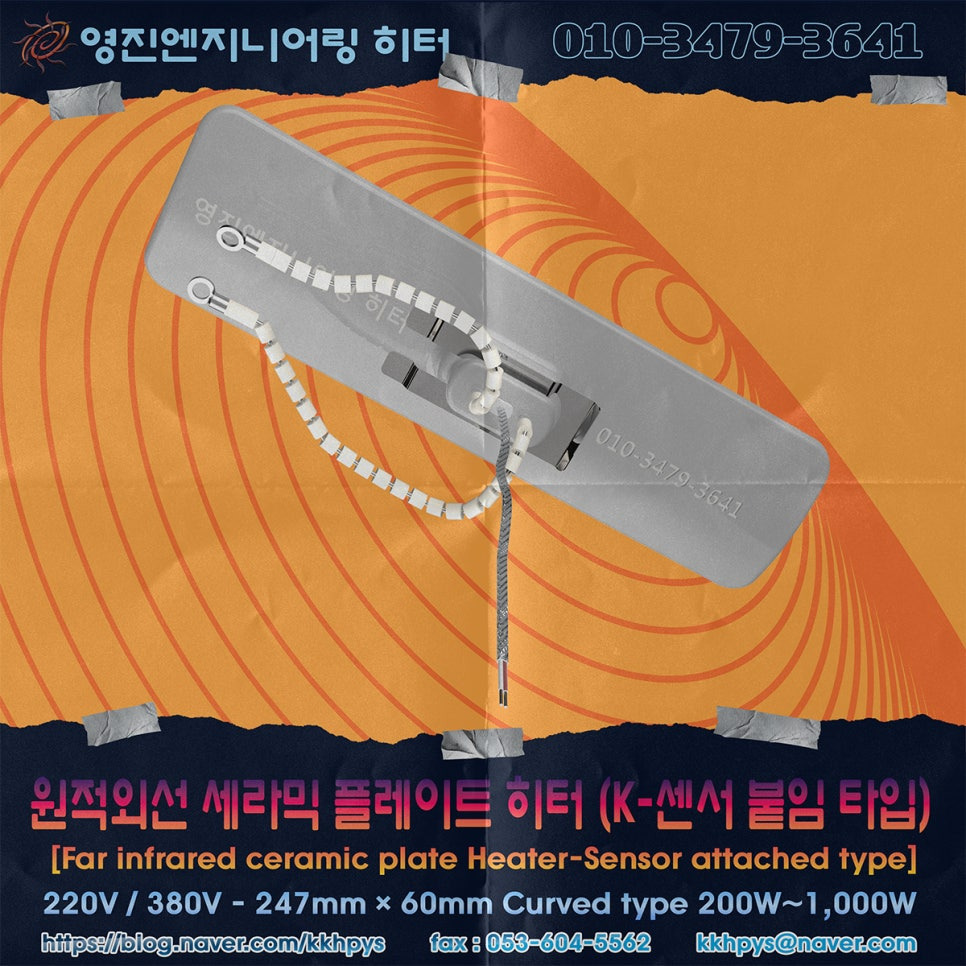

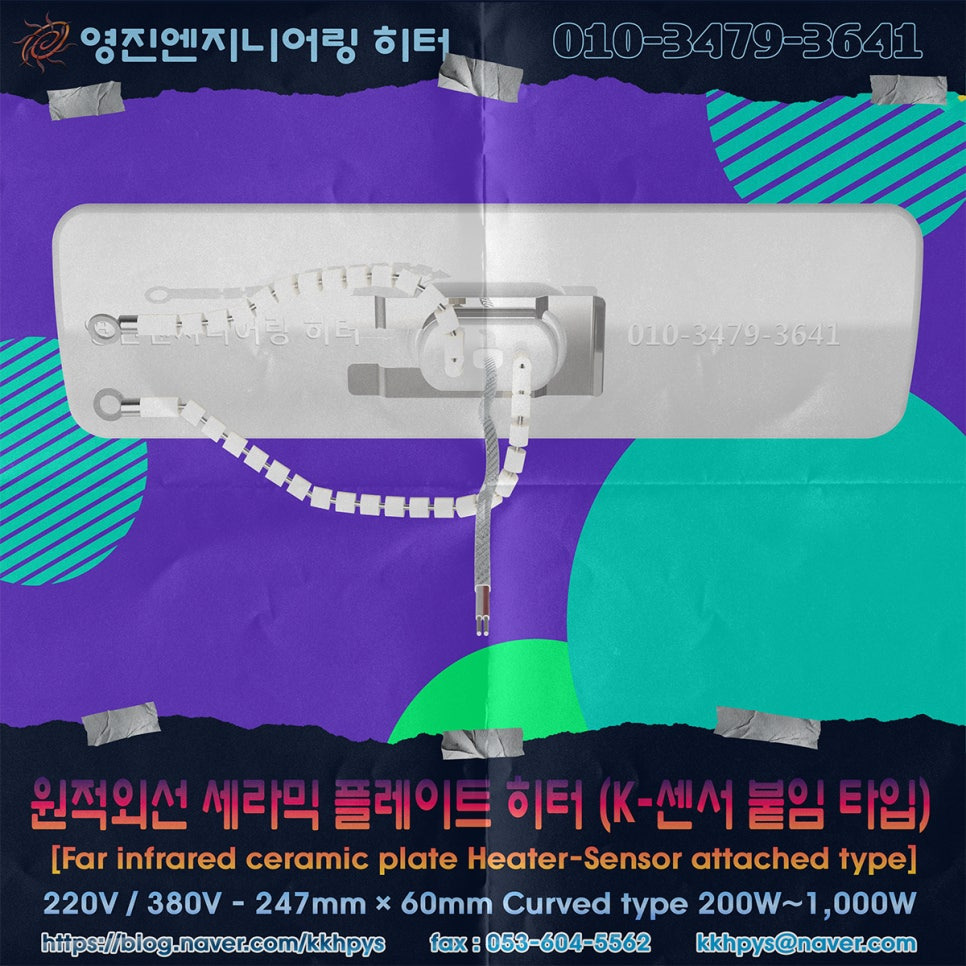

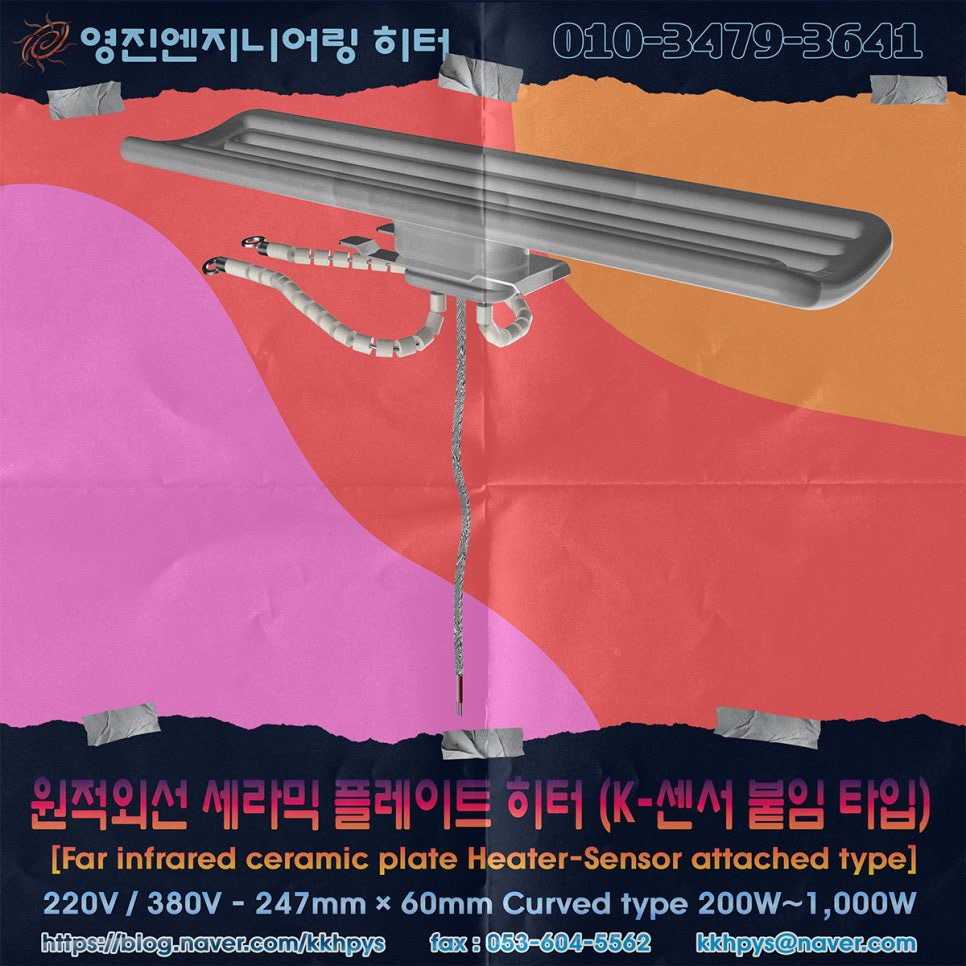

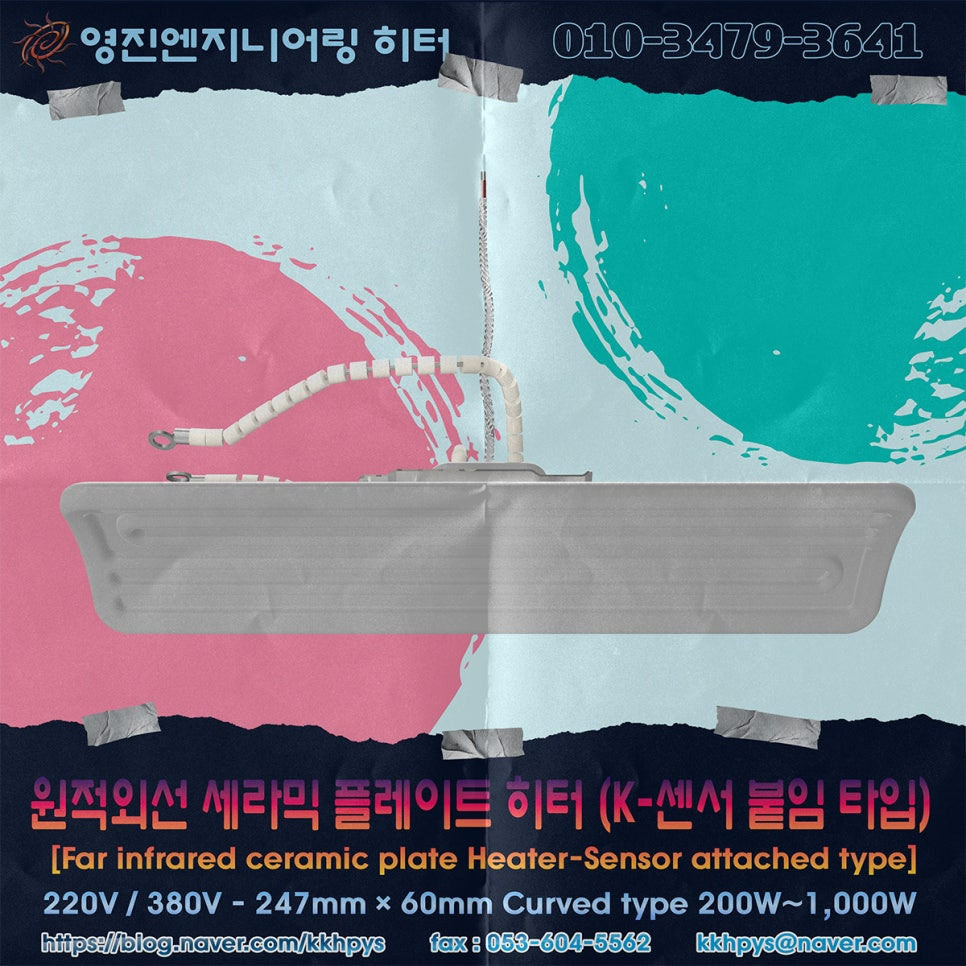

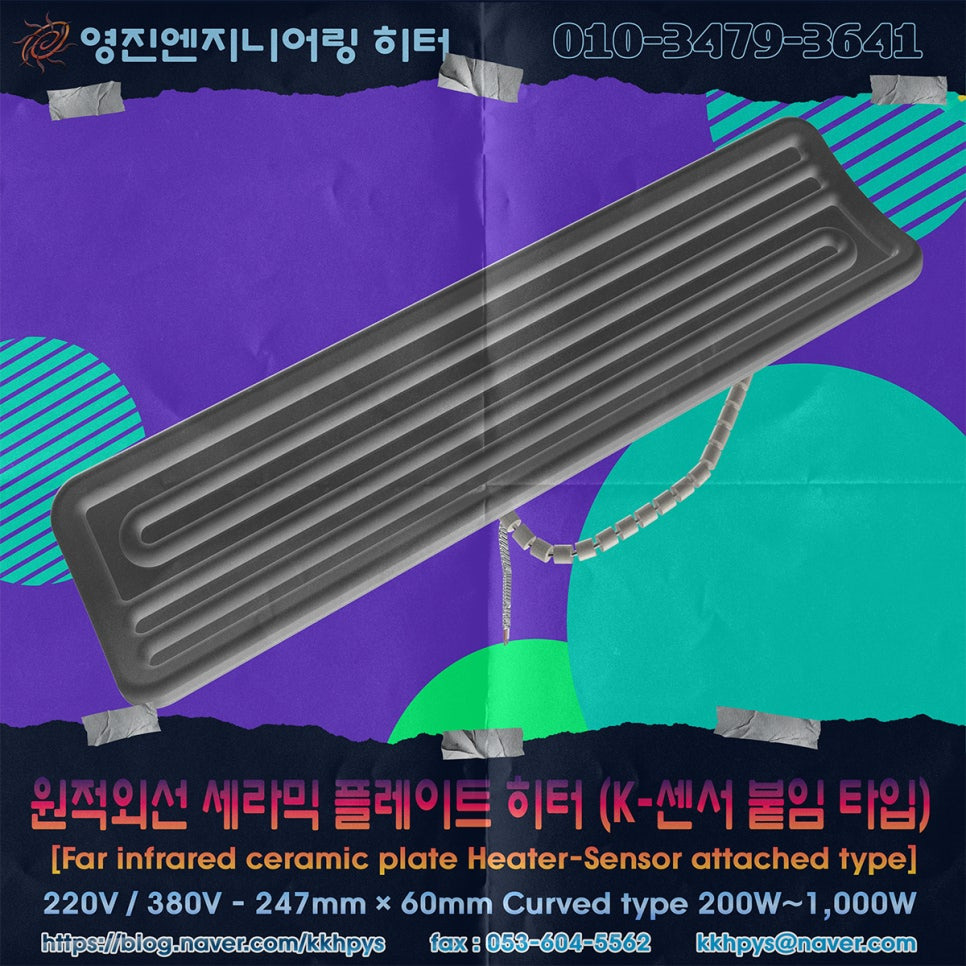

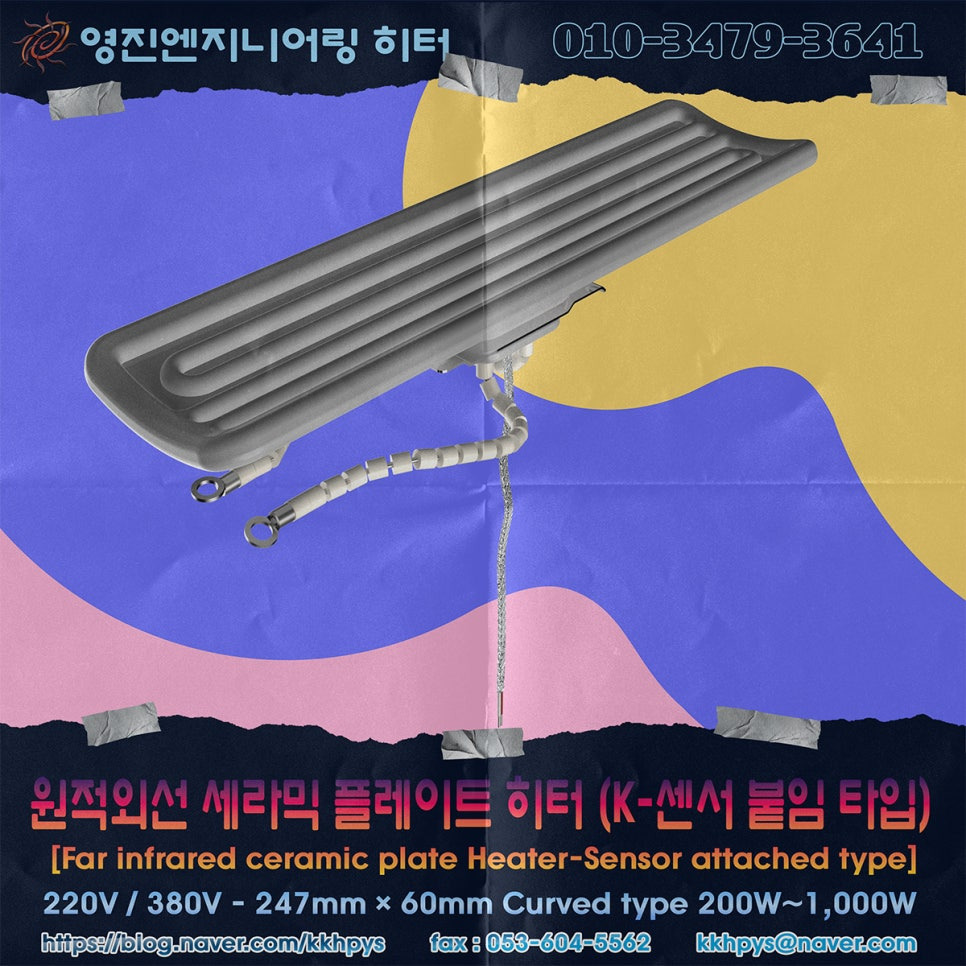

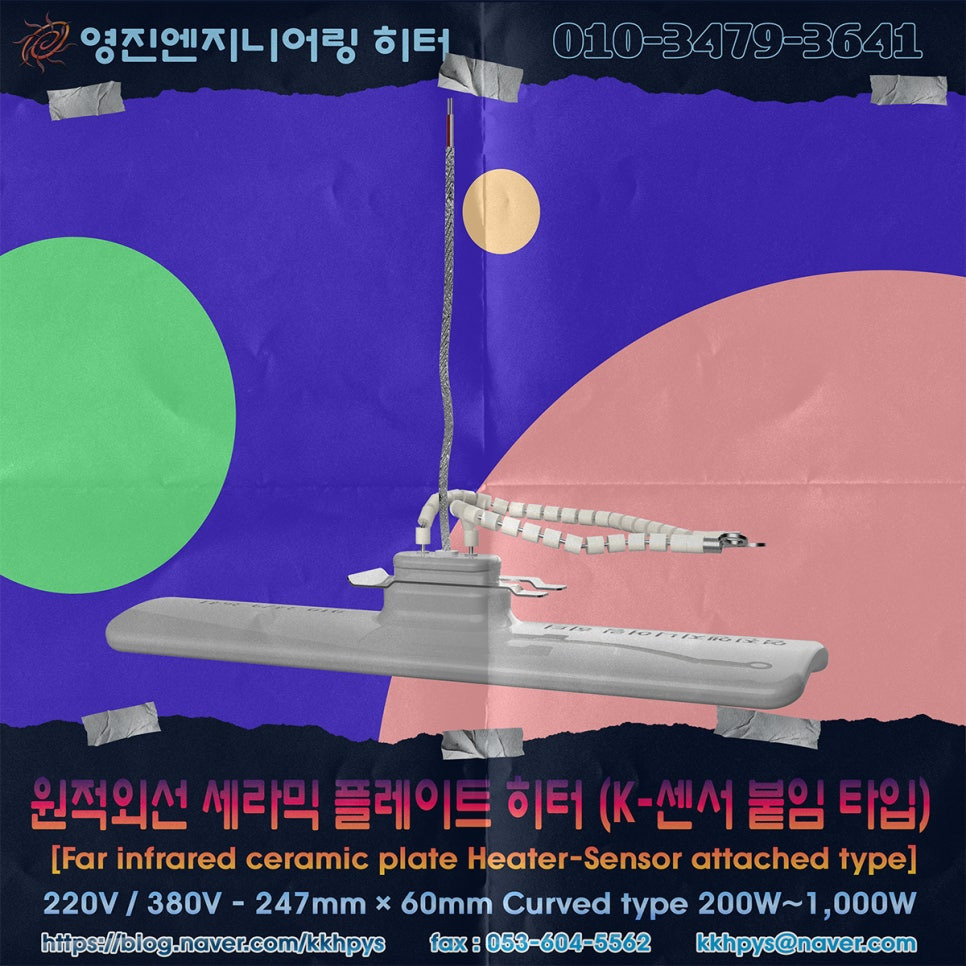

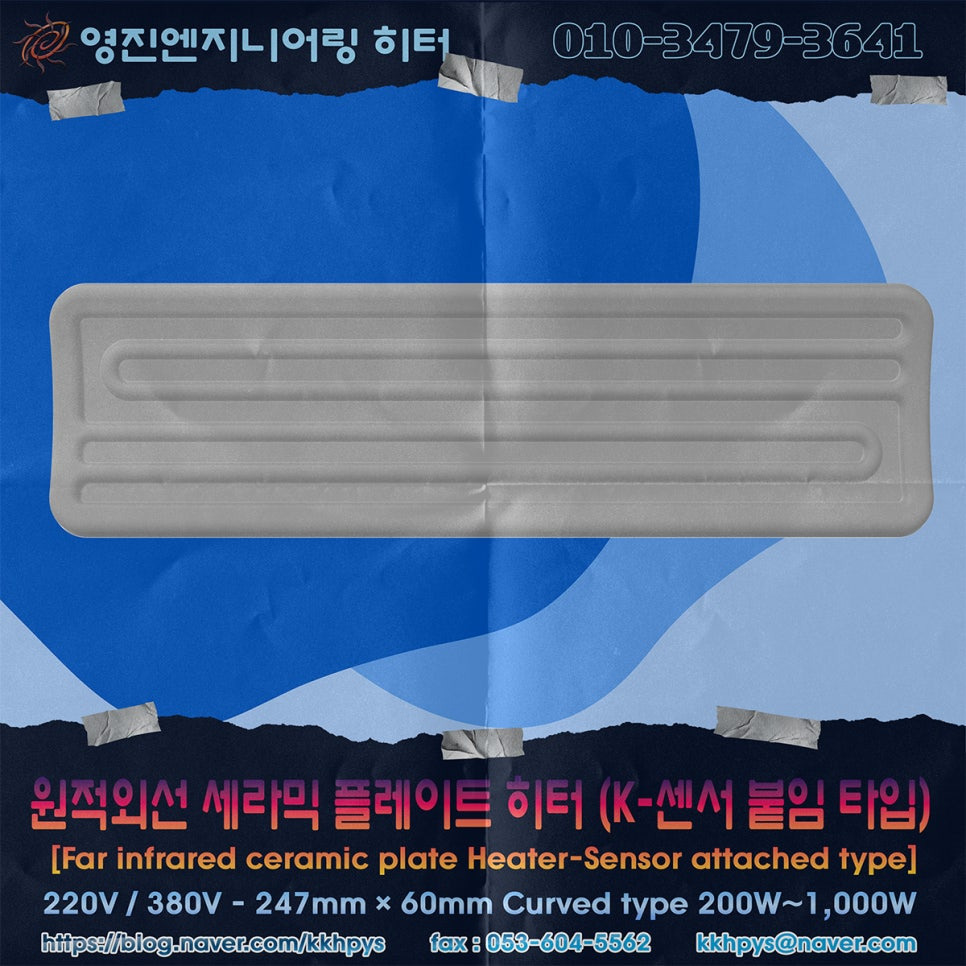

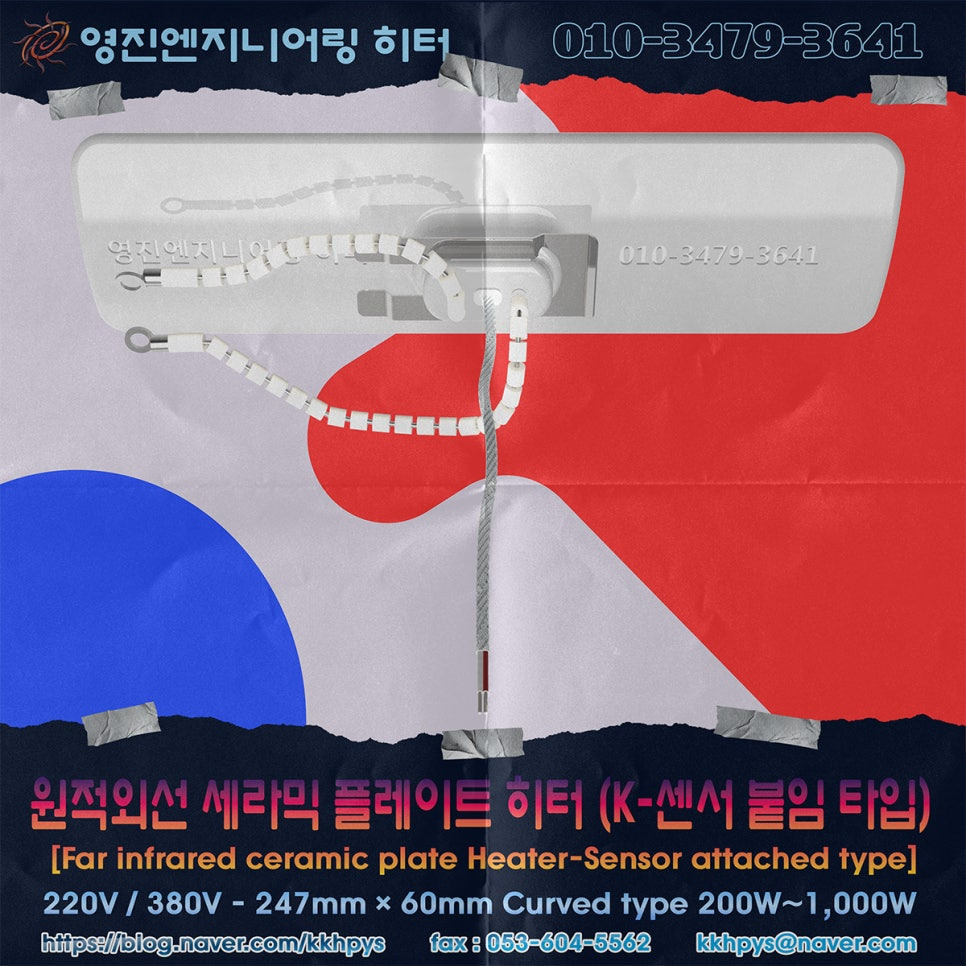

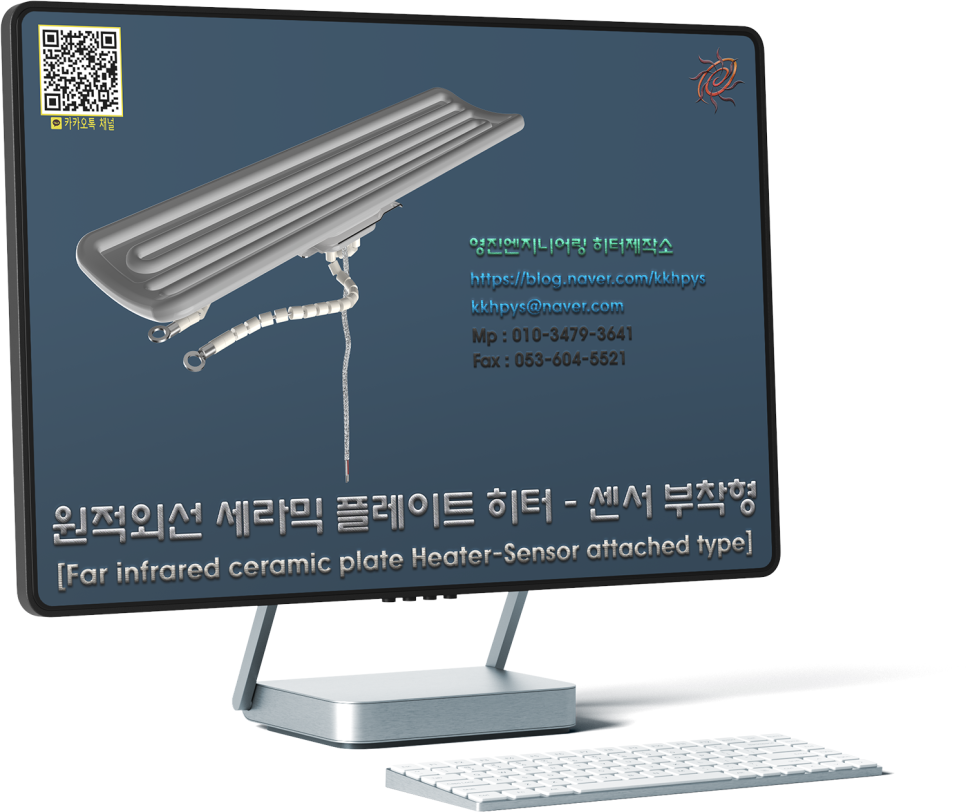

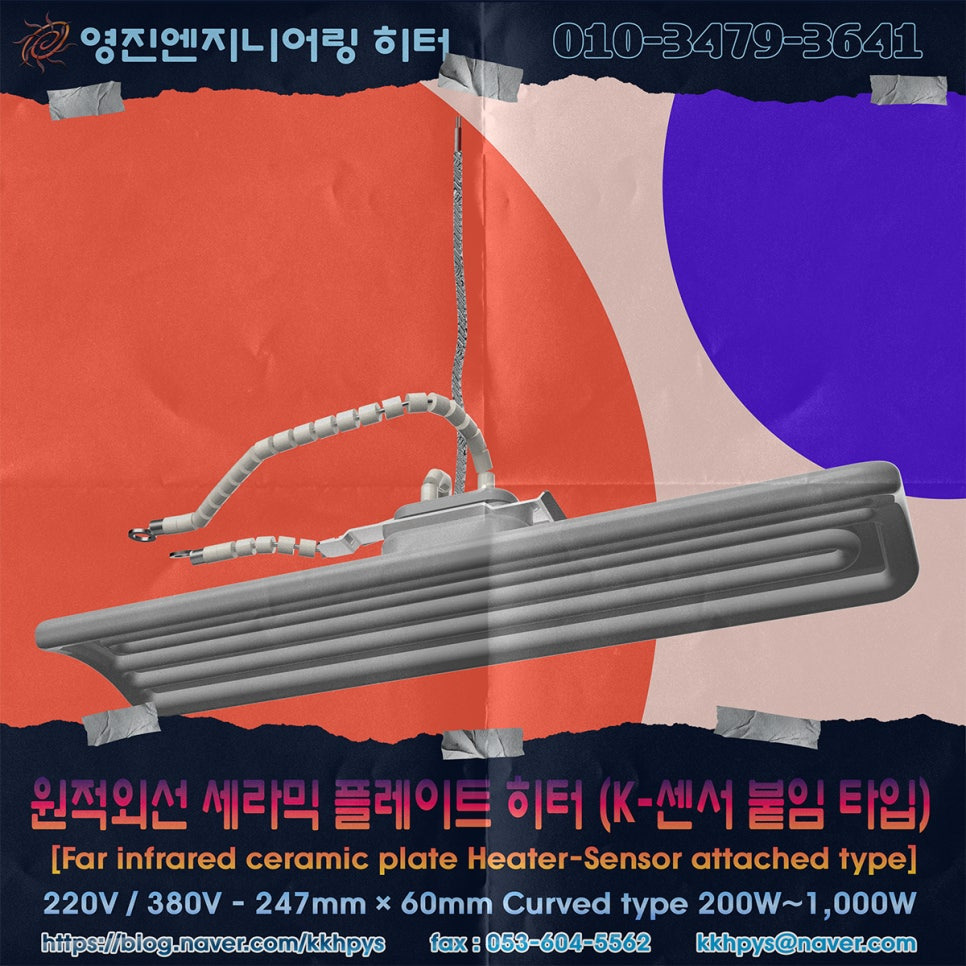

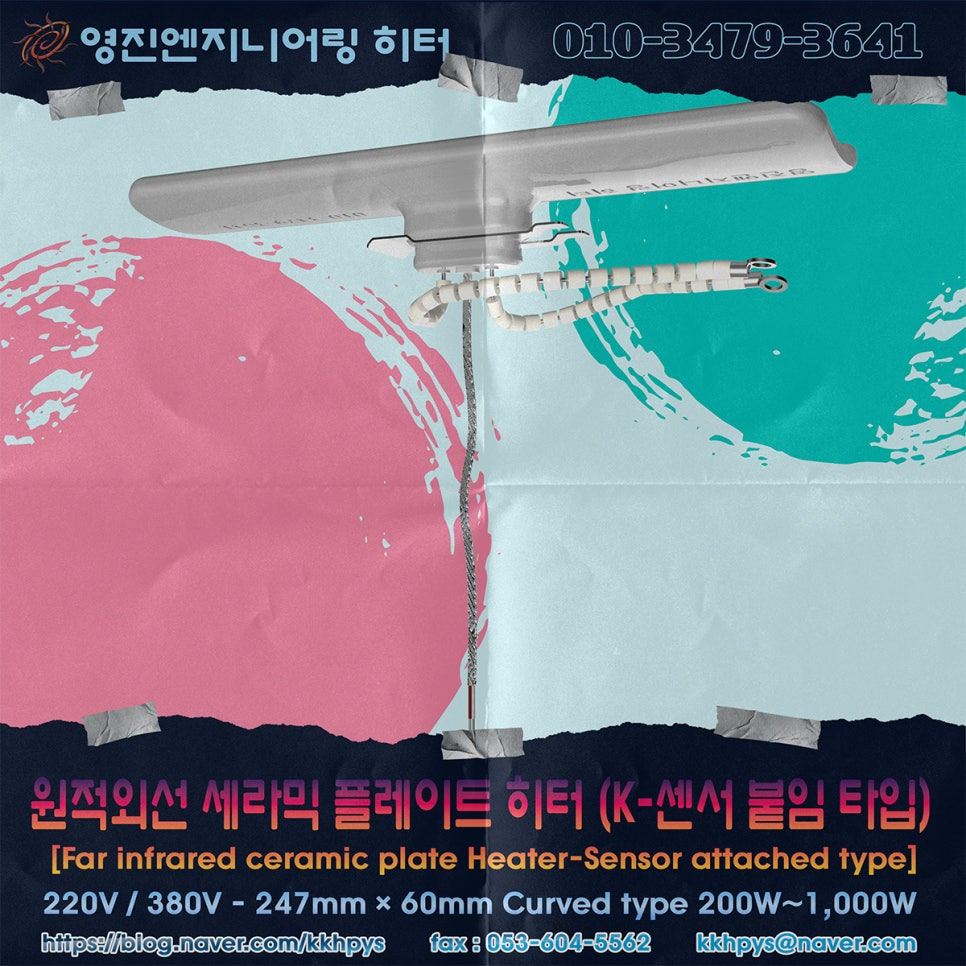

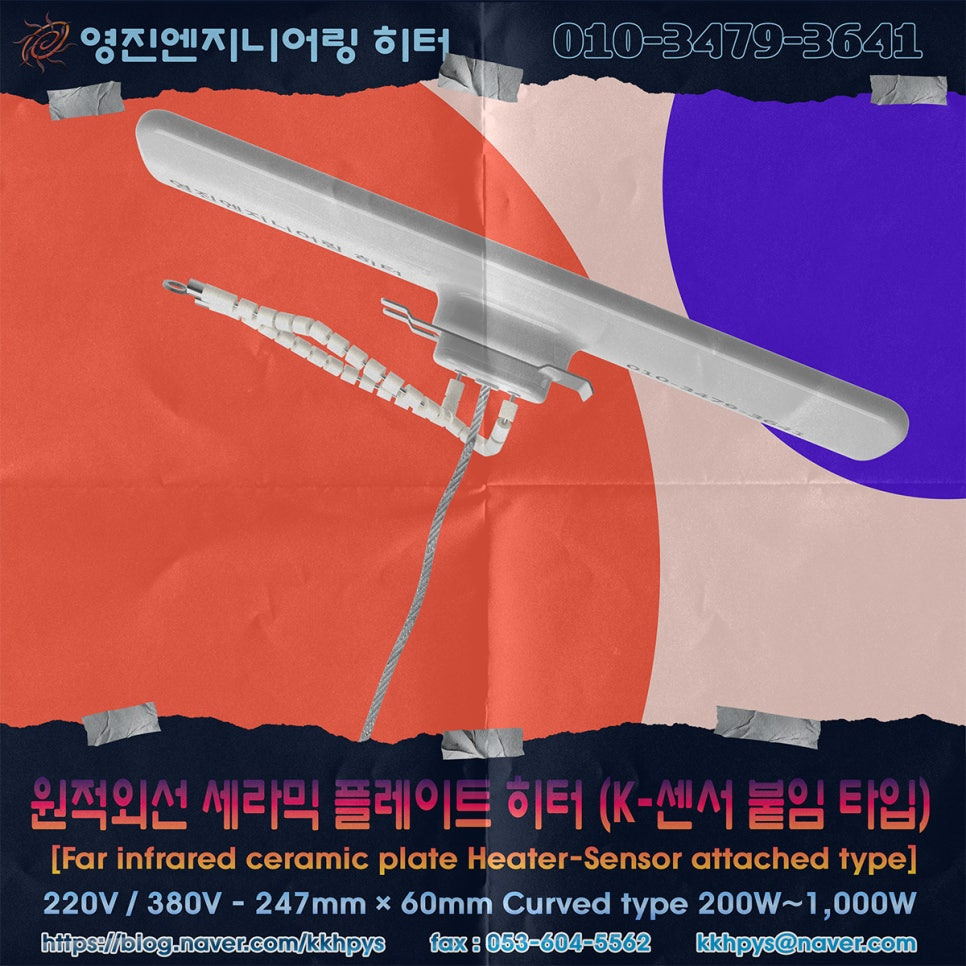

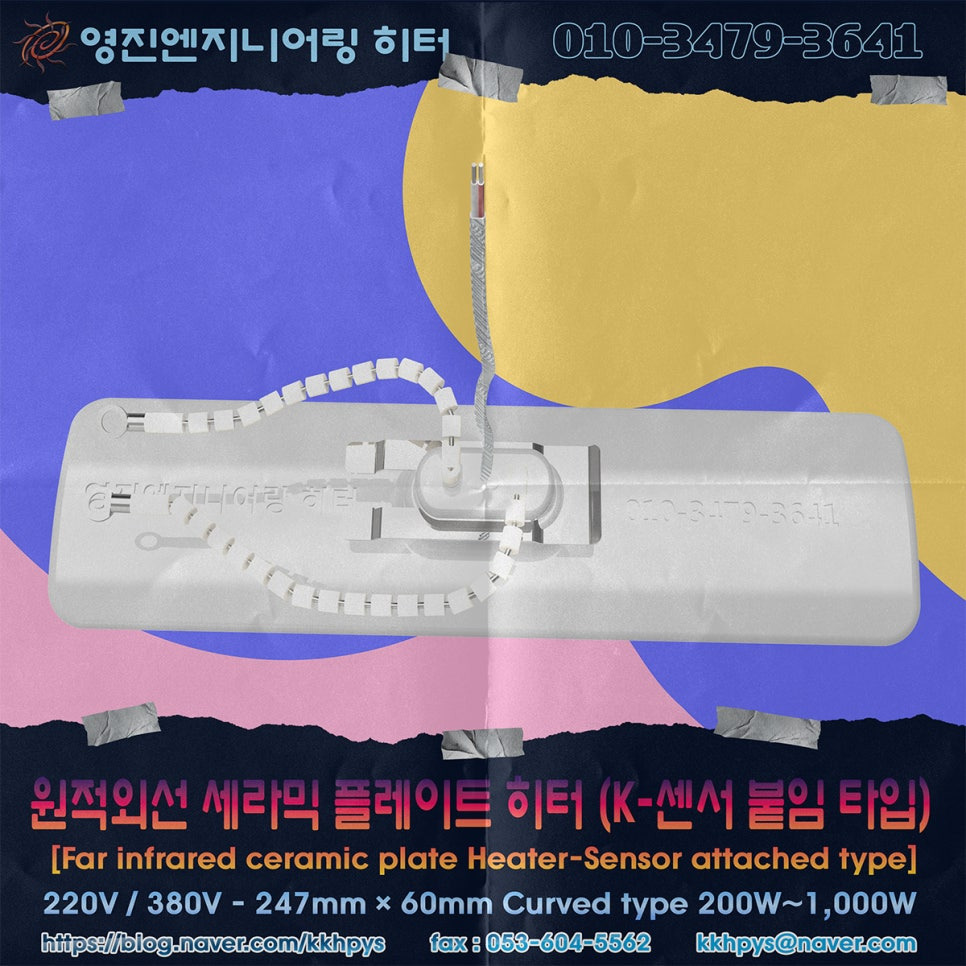

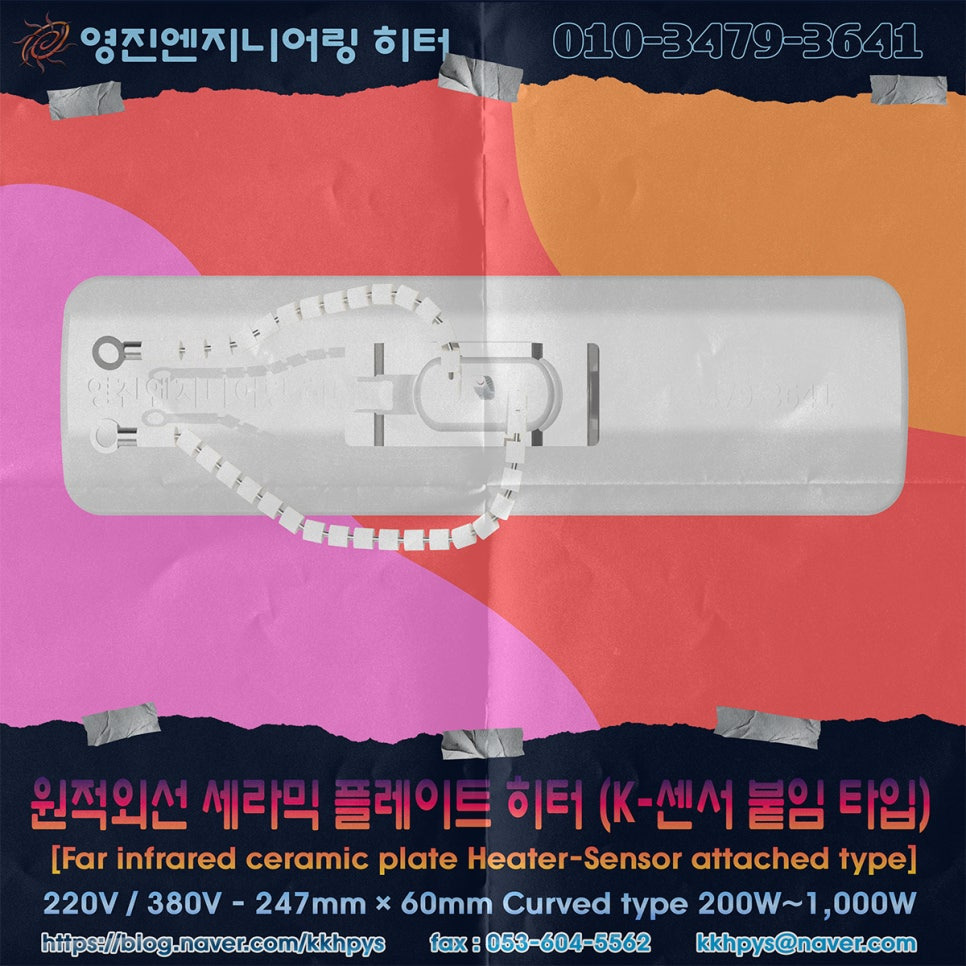

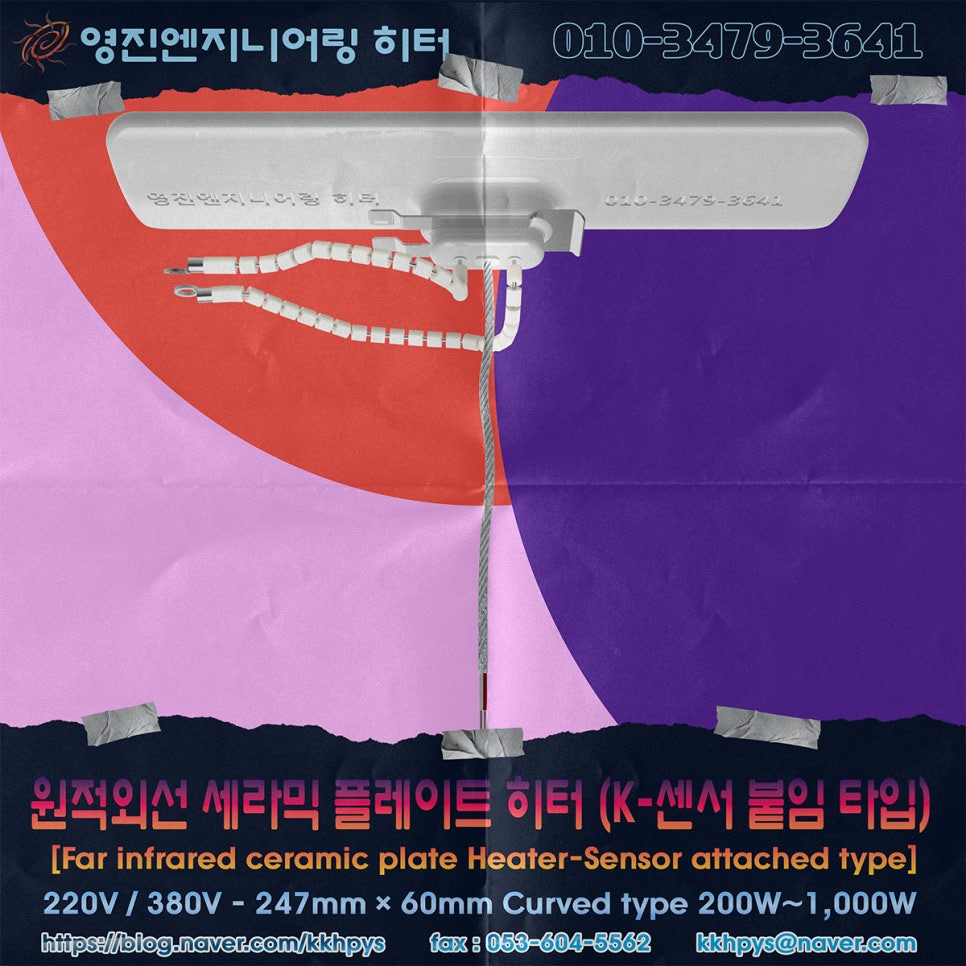

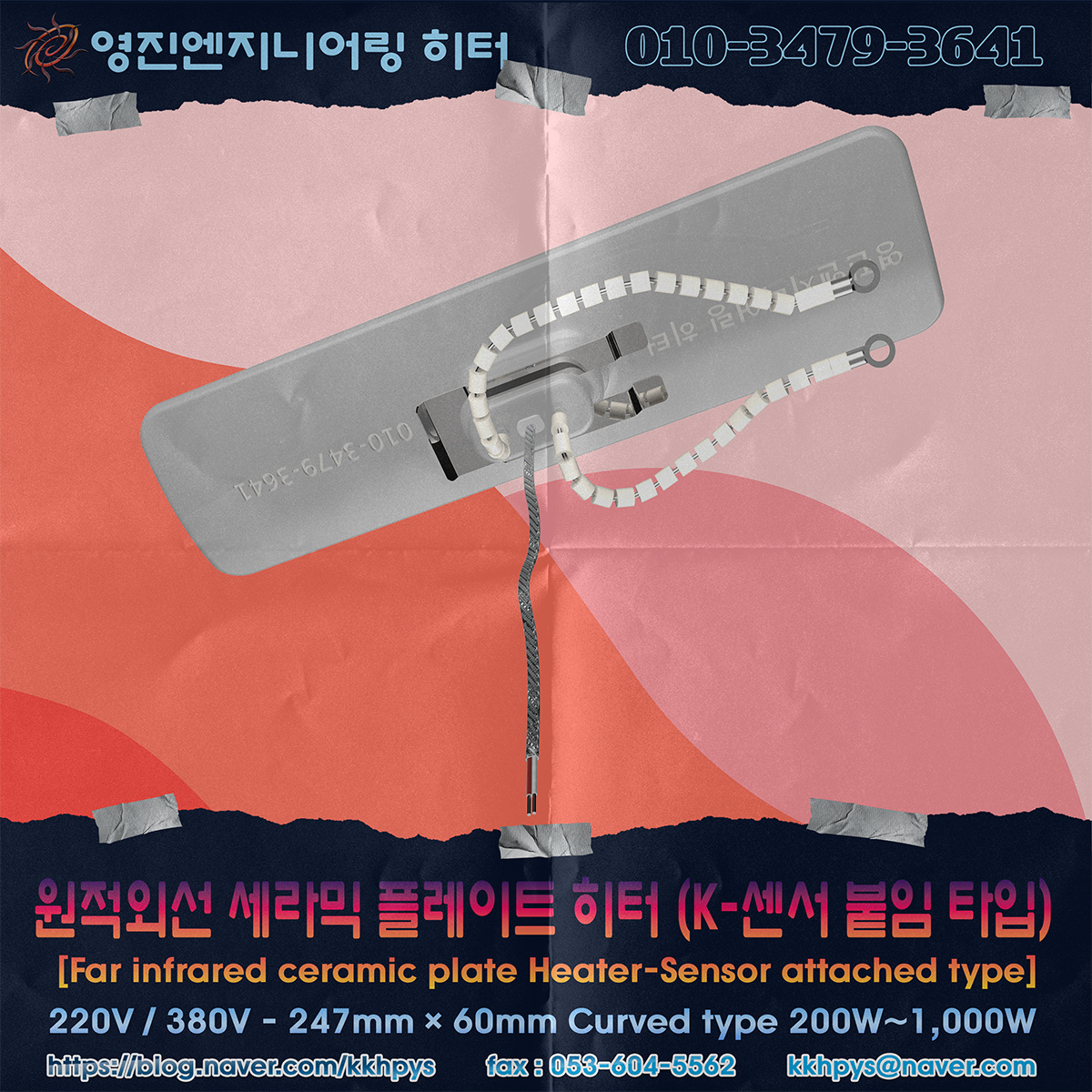

원적외선 세라믹 플레이트 히터 - 센서 부착형

[Far infrared ceramic plate Heater-Sensor attached type]

​

원적외선 세라믹 플레이트히터란?

​

세라믹 적외선 히터의 국제 표준 "풀사이즈(Full-size)" 규격은 247×60mm 으로, 가장 널리 쓰이는 크기 입니다.

구조는 세라믹 소재에 저항 와이어의 발열선을 내장한 주조 공정으로 제조되며,

발열선은 보통 Cr20Ni80 저항선(니크롬)을 사용합니다.

용량은 200, 400, 500, 600, 800, 1000W 등이 표준이며,

전압은 일반적으로 220V, 380V에 사용할 수 있는 2가지 타입으로 제작이 됩니다.

그러나 보통 380V의 전압에 사용 하더라도, 22V 규격을 Y결선으로 하여 사용합니다.

형상은 평판형(Flat), 곡면형(Curved)이 있습니다.

옵션으로 K 타입 열전대가 내장된 센서형이 있어 온도 피드백 제어가 가능합니다.

​

247×60 크기의 원적외선 세라믹 플레이트 히터(200W, 400W, 500W, 600W, 800W, 1,000W)의 제원과 물리적 특성 및

각 용량별 히터의 표면 와트밀도(전력밀도),

표면 온도, 방사율, 방사파장, 열 응답(승온)시간, 수명] 등에 대한 기술.

​

1. 공통 제원 (전 용량 공통)

​

​

2. 전기적 제원 (용량별)

📌 저항 온도계수 주의 : 니크롬선(NiCr 80/20)의 저항온도계수는 약 +0.0001/K로 매우 작아서,

냉간↔열간 저항 변화가 2~5% 이내입니다.

따라서 돌입전류(Inrush)가 거의 없어 SSR/SCR 용량 선정이 쉽습니다 (할로겐램프는 돌입 10~15배).

📌 220V 제품에 230V 인가 시 출력 9.3% 증가 → 표면온도 약 +25~30℃ → 수명 약 30~40% 단축.

​

​

3. 와트밀도 · 표면온도 · 복사 특성

1. 표면온도는 와트수에 비례하지 않습니다.

복사가 T⁴에 비례하므로 출력을 5배(200→1000W) 올려도 표면온도는 2.7배(270→720℃)만 상승합니다.

​

2. 복사 효율은 고온일수록 급격히 좋아집니다.

200W는 투입 전력의 30~40%만 복사로 나가고 나머지는 대류·전도로 소실되지만,

1000W는 70% 이상이 복사로 전환됩니다.

"에너지 효율" 관점에서는 고출력 운전이 절대 유리합니다.

​

3. 반대로 저출력 제품을 여러 장 쓰는 것보다, 고출력 제품을 SCR로 낮춰 쓰는 것이 항상 효율적인 것은 아닙니다.

SCR로 50% 출력을 주면 실제 표면온도가 내려가 복사 효율도 함께 떨어지기 때문입니다.

​

4. 세라믹 IR 히터의 물리적 상한은 700℃ / 6.4 W/cm²이므로,

1000W는 이 규격의 사실상 최대치이며 상시 연속 운전 시 수명 리스크가 큽니다.

​

​

4. 방사 파장 특성 (분광 분석)

(Wien 변위법칙(λ_max = 2898/T[K]) 및 Planck 분포 적분 결과)

​

💡용량 선택 = 파장 선택입니다. 피가열체의 흡수 피크와 맞추는 것이 핵심입니다.

🔴중요 : 200W(5.33µm)는 파장이 매우 길어서, 표면 흡수만 일어나고 침투 깊이가 얕습니다.

반대로 1000W(2.92µm)는 침투 깊이가 깊어 두께 있는 소재의 내부 가열에 유리합니다.

"원적외선이 항상 좋다"는 것은 오해이며, 소재별 매칭이 성능을 좌우합니다.

​

​

5. 열응답 특성 — 승온시간 및 냉각시간

(세라믹 질량 230g, 비열 1.0 kJ/kg·K 기준 Lumped 모델 시뮬레이션 결과)

승온은 고출력일수록 빠르고, 냉각은 고출력일수록 느립니다.

1000W는 3.4분 만에 90%에 도달하지만, 전원을 꺼도 안전온도까지 냉각이 되는데는 31분이 걸립니다.

라인 정지 시 피가열체 소손 위험이 가장 큽니다.

따라서 1000W 사용 시 셔터(Shutter) 또는 자동 출력강하 인터록이 사실상 필수입니다.

​

​

​

6. 거리별 복사 조도 (Irradiance) — 단일 소자 축상, 반사판 미적용

📌 밀착 배열(Array) 시에는 위 값의 1.8~2.5배까지 상승합니다(인접 소자의 기여 + 반사판 효과).

실제 매트릭스 오븐 설계 시에는 표 B의 "표면 복사 방출도(kW/m²)"에 0.7~0.85를 곱한 값을

타겟면 조도로 잡는 것이 현실적입니다. ​

📌 거리 2배 → 조도 약 1/3~1/4로 급감합니다. 조사거리는 75~100mm가 효율·균일도의 최적 균형점입니다.

​

​

​

​

7. 용량별 기대 수명 (와트밀도 디레이팅)

수명을 지배하는 것은 니크롬선 심선 온도이며, 이는 와트밀도에 직결됩니다.

통상 온도 +50℃ 당 수명 1/2 법칙이 적용됩니다.

​​

수명 보정 계수 (아래 운전방법 사항들에 해당되면, 위의 값에 아래의 계수를 곱하면 기대 수면이 늘어나게 됩니다.)

​

8. 건조·가열 능력 (실무 성능 지표)

*물의 증발잠열 2,260 kJ/kg 기준. 실제 값은 피가열체 흡수율·조사거리·배기조건에 좌우됨.

​

​

9. 용량별 종합 선정 가이드

​

​

247*60 크기의 원적외선 세라믹 플레이트 히터(200W, 400W, 500W, 600W, 800W, 1,000W)의 일반적인 사용처와, 일반 튜블러(시즈)히터와의 비교 및 기타 기술적 특징.

​

1. 사용처​

세라믹 플레이트히터는 "비접촉·복사 가열"이 필요한 곳에 거의 독점적으로 쓰입니다.

블리스터 기계, 코터, 압출기, 의료 장비 감지기 및 유지 보수 플랫폼에서 널리 사용됩니다.

​

① 플라스틱 가공 (가장 큰 시장)

- 진공성형·압공성형(Thermoforming), 블리스터 포장기 : PS, PP, PET, ABS 시트를 성형 온도까지 예열.

여러 장을 배열(Array)로 구성해 존(Zone) 제어.

- PET 프리폼 재가열(블로우 성형 오븐) — 단 고속 라인은 할로겐 병용

- 아크릴 벤딩/굽힘, 압출 라인 시트 예열, 열 라미네이팅, 플라스틱 용접(IR Welding), 필름 수축.

​

② 도장·코팅 건조

- 자동차 보수도장 건조기(이동식 IR 건조기), 분체도장 전 예열·겔화, 수성/유성 페인트 표면 건조.

- 스크린 인쇄·실크 인쇄, 라벨기 건조부, 그라비어 인쇄 잉크 건조, 접착제·코팅 경화.

​

③ 산업 건조, 공정 열원

- 섬유·부직포·종이. 제지 수분 건조, 목재 표면 건조, 세라믹/도자기 성형품 건조, 전자기판(PCB)

리플로우 전 예열, 납땜 프리히터.

- 접착제·코팅액 건조, 2차전지 전극 슬러리 예비건조

- 컨베이어형 IR 터널 오븐, 배치식 건조로 (튜블러 대체)

- 수축 포장기(Shrink Tunnel), 수축튜브 가공

- PCB 예열 / 리플로우 예열존, 반도체 웨이퍼·LCD 기판 베이킹

- 유리 벤딩·서냉 (유리는 4.5µm 이상 원적외선을 잘 흡수 → 세라믹히터가 유리)

- 금형 예열, 왁스 용융, 실험용 소형 챔버

​

④ 식품·업소

- 스테이크 머신 오븐 세라믹 히터는 전기 에너지를 사용하여 기존의 가스 적외선 스테이크 머신 및 스테이크 스토브를 대체하는 용도, 음식 보온대(푸드 워머), 제빵 오븐, 토스터.

- 식품 가열·보온 라인(눈부심 없는 "다크 히트"라 육안 자극 없음)

​

⑤ 기타

- 축산 병아리/양돈 보온, 파충류 사육장(광 없는 24시간 열원), 실험실 건조기, 반도체·디스플레이 공정 예열

- 원적외선 사우나·물리치료기.

- 축산 보육(브루더), 방폭/클린룸 무풍 가열

​​

⚠️ 부적합한 용도

🔴액체 침적 가열, 밀폐 배관/탱크 가열 → 시즈히터(튜블러)가 정답

🔴광택 알루미늄·경면 스테인리스 가열 (반사율 높아 흡수율 10~20%에 불과)

🔴초당 단위 ON/OFF가 필요한 고속 사이클 → 할로겐/카본 램프

🔴음영이 생기는 복잡한 3차원 형상 (직진성 복사이므로 그림자 부위 미가열)

​

​

2. 일반 튜블러(시즈)히터와의 비교 — 장점과 단점

​

기본 원리 차이

- 세라믹 플레이트히터 : 세라믹 몸체 자체가 방사체. 열의 대부분을 복사(적외선)로 정면 방향에 방출.

유약층은 방사선 강도를 증가시키고 유약의 적합성을 향상시키기 위해 적당한 첨가제를 함유한 우수한 방사 금속 산화물 재료로 만들어 방사율을 높임.

- 튜블러(시즈)히터 : 금속관(SUS304/316, 인코로이) 안에 니크롬선과 MgO 절연분말을 충전한 봉 형태.

본질적으로 전도·대류 가열기이며, 공기 중에서 고온 운전 시 부수적으로 복사도 함.

​

​

💡장점 (세라믹 플레이트 기준)

​

​

💡단점 (세라믹 플레이트 기준)

​

​

3. 피가열체에 대한 가열·건조 능력

​

세라믹 플레이트 (복사 건조)

- 직접 흡수 가열 : 2.5~6µm 파장은 물(약 3µm, 6µm 흡수대)과 C-H·C=O 결합을 가진 수지·도료·용제에 강하게 흡수됩니다.

따라서 공기 온도를 올리지 않고도 피가열체 표면과 그 바로 아래층이 직접 가열됩니다.

국내 제조사도 세라믹을 이용한 복사열로 피가열 물체가 내면으로부터 표면으로 건조되므로 열효율이 높다고 설명합니다.

​

- 침투 깊이 현실 : "내부까지 가열"이라는 마케팅 표현이 흔하지만,

원적외선의 침투 깊이는 물·수지 기준 수십 µm~수 mm 수준입니다.

얇은 도막·필름·시트(수 mm 이하)에서는 매우 효과적이고,

두꺼운 물체는 표면 흡수 후 열전도로 내부까지 전달됩니다.

단, 근적외선·가시광과 달리 표면 반사가 적어(흡수율 90% 내외) 도장 색상에 상관없이

균일하게 흡수되는 것이 큰 장점입니다.

​

- 실무 조사 강도 : 1000W 풀사이즈 1장을 반사갓과 함께 피가열체 15~20cm 위에 설치하면 중심부에서 대략 20~40 kW/m² 수준의 조사 강도를 얻을 수 있어,

1mm 두께 PS/PP 시트를 성형 온도(150~180°C)까지 30~60초 안에 예열하거나,

수성 페인트 표면 건조 시간을 대류 건조 대비 1/3~1/2로 단축하는 것이 일반적입니다.

​

- 커버 면적 기준 : 진공성형·건조 어레이 설계 시 보통 설치 밀도 20~40 kW/m²로 잡으므로,

1000W 1장이 약 0.025~0.05 m²(15×20cm~20×25cm)를 담당하는 셈입니다.

낮은 온도 보온·완속 건조는 400~650W를 넓은 간격으로 배치합니다.

​

- 한계 : 반사갓 없이 쓰면 후면·측면으로 복사가 새어 효율이 20~30% 감소. 곡면·입체물,

히터 그늘이 생기는 부품은 균일 가열이 어렵습니다.

​

튜블러 히터 (대류 + 부분 복사)

- 공기 중에서 1000W 튜블러(SUS, Ø12×약 1m)는 표면 온도 400~600°C, 전력밀도 2~4 W/cm² 정도로 운전되며,

주변 공기를 가열해 대류로 피가열체에 전달합니다.

복사 성분은 온도가 높을수록 커지지만 전방향 방출이므로 반사판 없이는 피가열체 도달분이 30~40% 수준입니다.

​

- 챔버형 건조기(공기 순환 팬 결합)에서는 형상 무관하게 균일 가열이 가능하고,

두꺼운 물체 전체 승온에는 오히려 유리합니다.

그러나 건조 속도는 공기→물체의 대류 열전달계수에 의존해 복사 대비 느리고,

공기 가열에 에너지가 낭비됩니다.

​

- 판 형태의 "복사식"으로 쓰려면 반사갓 + 인코로이 고온 사양이 필요하고, 그 경우 가격 이점이 줄어듭니다.

​

💡결론

얇은 시트·도막·필름·표면 수분 건조 - 세라믹 플레이트가 명확히 우세.

액체 가열, 두꺼운 덩어리 전체 승온, 입체물 챔버 건조 - 튜블러(+팬)가 우세.

​

​

4. 기대 수명

​

세라믹 플레이트

- 정상 조건에서 10,000시간~20,000시간 이상의 연속 작동이 가능하고,

긴 수명과 더불어 재질이 견고하여 감가상각이 적습니다.​

- 다만 극한 온도, 급격한 온도 변동, 부식성 물질 노출은 모두 요소의 수명에 영향을 주므로,

실제 수명은 운전 방식에 크게 좌우됩니다.​

- 수명 단축 요인

① 잦은 ON/OFF(열피로 → 균열)

② 물·용제 튐(열충격)

③ 과전압(220V 사양에 240V 인가 시 출력 19% 증가, 수명 급감)

④ 단자부 과열·산화

⑤ 기계적 충격

⑥ 정격 이상의 밀폐 설치.​

- 수명 연장 팁 : SSR/사이리스터 위상제어로 연속 운전, 센서형 사용해 표면 온도 700°C 이하 유지,

반사갓 사용, 단자에 내열 실리콘·유리섬유 전선 사용.

- 산업 현장 경험치 : 열성형기 24시간 운전 기준 2~4년, 간헐 운전 건조기는 5년 이상도 흔합니다.

고장 양상은 대체로 "점진적 출력 저하 없이 단선으로 종료"되어 예측·교체가 쉽습니다.

​

튜블러 히터

- 표면 온도에 극도로 민감합니다. 공기 중 400°C 이하 저밀도 운전이면 20,000시간 이상도 가능하지만, 600°C 이상 고온 복사식으로 쓰면 SUS 관 산화·MgO 흡습·핫스팟으로 3,000~8,000시간 수준으로 떨어집니다. 인코로이 800 관을 쓰면 개선되나 가격이 2~3배가 됩니다.​

- 스케일 부착이나 분진 퇴적으로 시간이 지날수록 효율이 저하되는 "점진적 열화" 특성이 있습니다.

​

​

5. 용량 대비 가격​

총소유비용(TCO) 관점

- 초기 비용 : 튜블러가 W당 2~4배 저렴합니다.

- 운전 비용 : 건조·예열 공정에서는 히터 값보다 전기요금이 압도적입니다.

세라믹 플레이트가 복사 효율이 높아 같은 건조 결과를 20~40% 적은 에너지·시간으로 얻는 경우가 많고,

공기 가열용 팬·덕트·단열이 줄어듭니다.

1000W 히터가 연 4,000시간 운전 시 전기요금은 대략 40~60만원이므로,

효율 20% 차이만으로도 히터 가격 차이를 1년 내 상쇄합니다.

​

- 교체 비용 : 세라믹은 클립 마운트로 1분 내 교체 가능해 다운타임 비용이 낮습니다.

​

💡결론

복사 건조·예열 용도라면 세라믹 플레이트가 W당 가격은 높아도 TCO에서 유리하고, 단순 공기 가열·액체 가열·보온 용도라면 튜블러가 합리적입니다.

​

​

6. 선정·설치 시 실무 체크리스트

​

🟢 용량 선택 : 표면 온도 목표에 따라 — 보온·완속 건조 250~400W(300~450°C), 일반 건조·도장 500~650W(500~600°C),

열성형·고속 예열 750~1000W(650~750°C).

🟢 거리 : 피가열체와 10~25cm. 너무 가까우면 히터 패턴이 찍히고, 멀면 조사 강도가 거리 제곱에 가깝게 감소.

🟢 반사갓 필수, 단자부 상부에 통기 확보.

🟢 제어 : 온/오프 릴레이보다 SSR 위상제어 또는 PID+센서형 권장(수명·품질 모두 개선).

🟢 배선 : 단자 온도 200°C 이상 가능 - 내열 전선(유리섬유·실리콘 300°C급), 세라믹 단자 커버.

🟢 취급 : 유리와 같이 다룰 것. 물·용제 튐 방지 커버(석영판) 고려.

​

​

​​

궁금한 사항이 있으시거나, 문의가 필요하신 경우

아래의 '문의하기'를 이용하시면 즉시응답이 가능합니다.

​

​

#세라믹히터 #원적외선히터 #IR히터 #인프레드히터 #도자기히터 #건조기용히터

#세라믹플레이트히터 #알미늄반사갓 #히터 #반사갓히터 #영진히터 #영진엔지니어링
